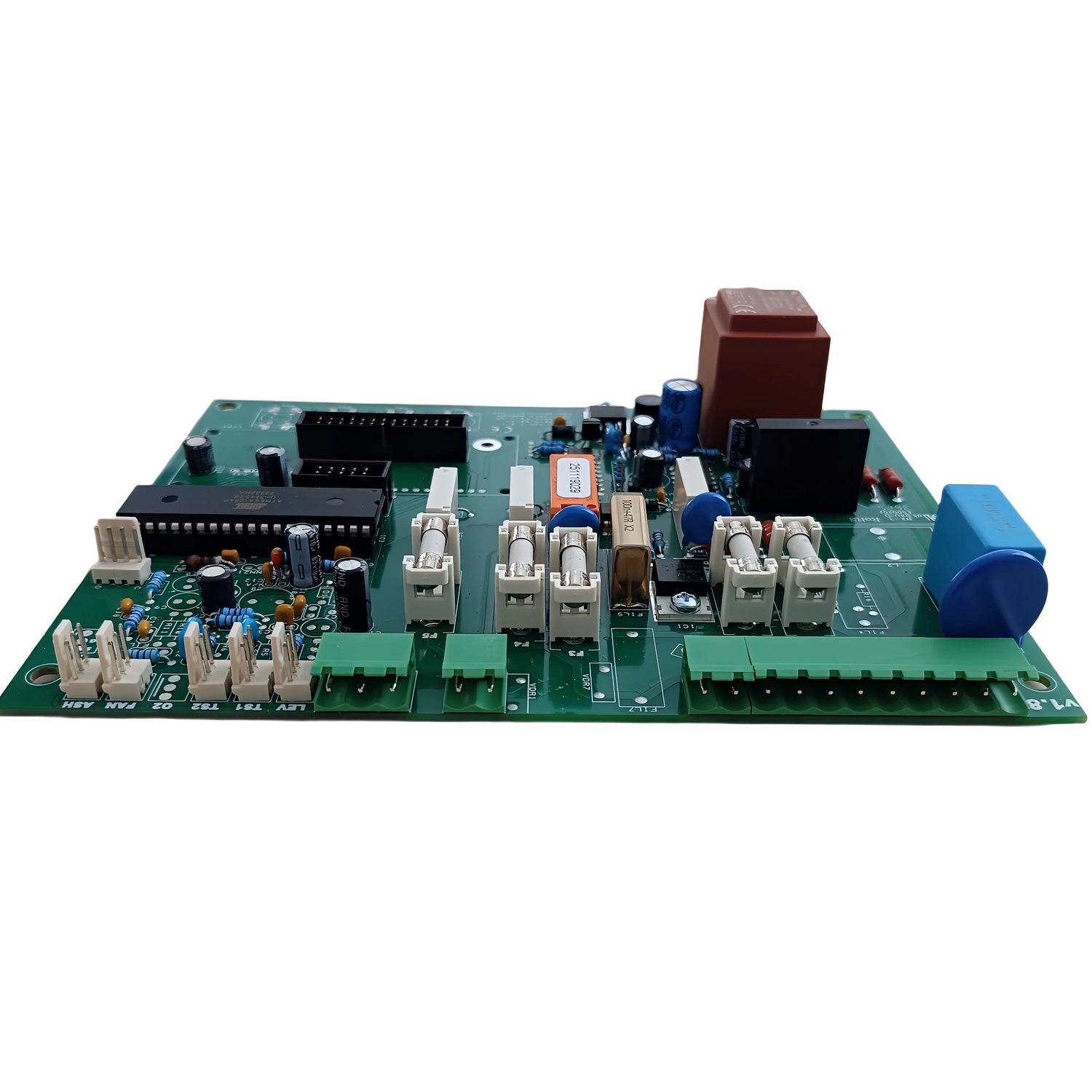

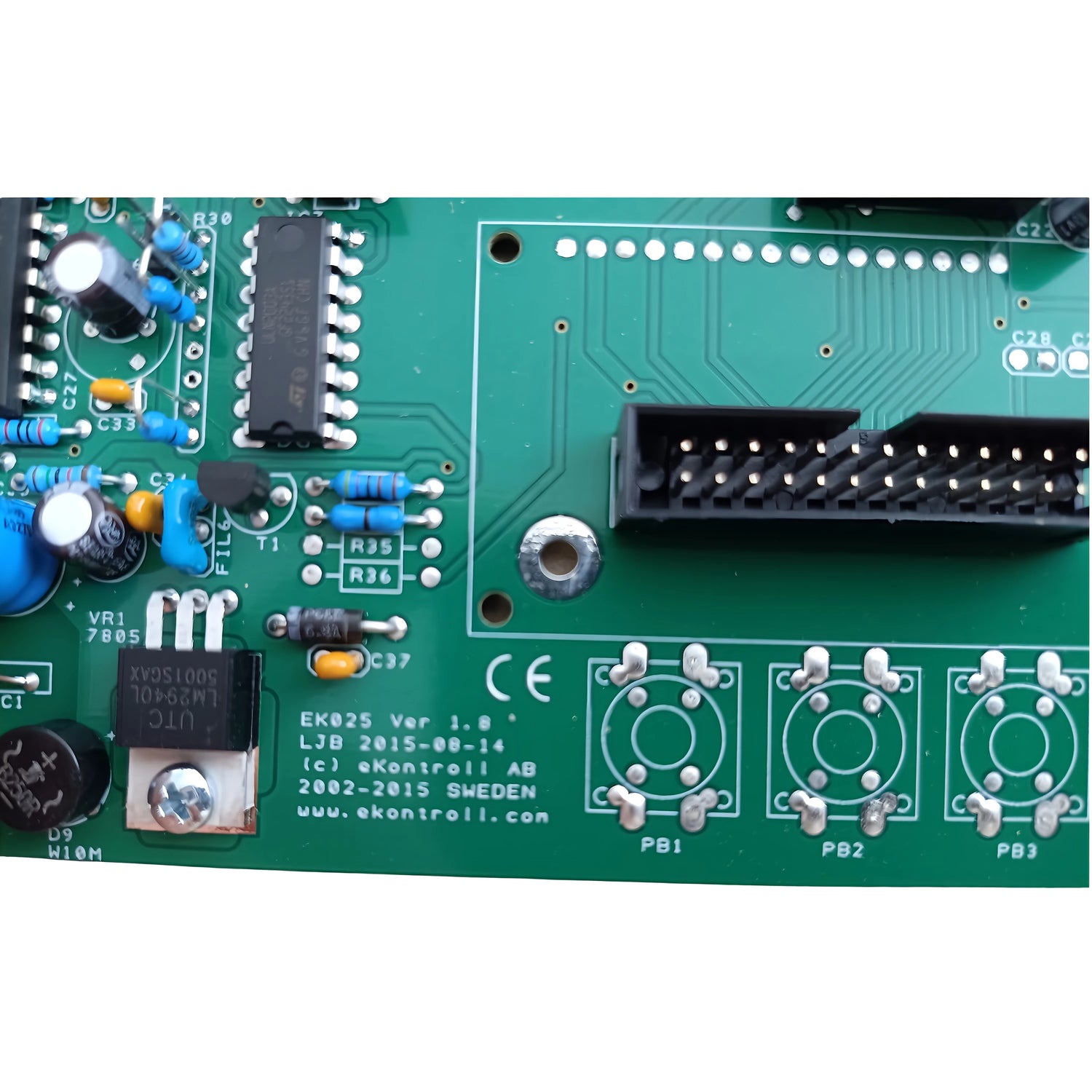

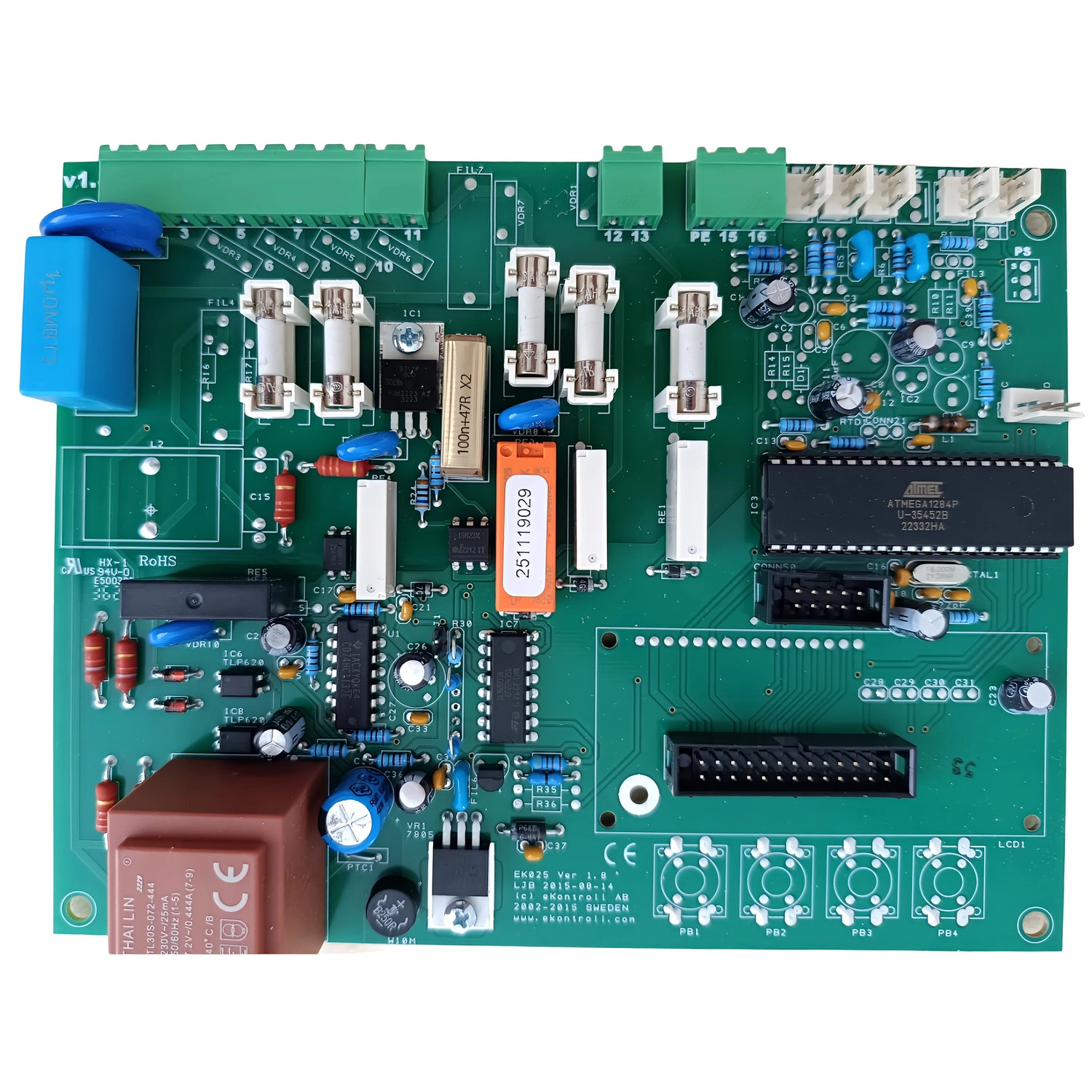

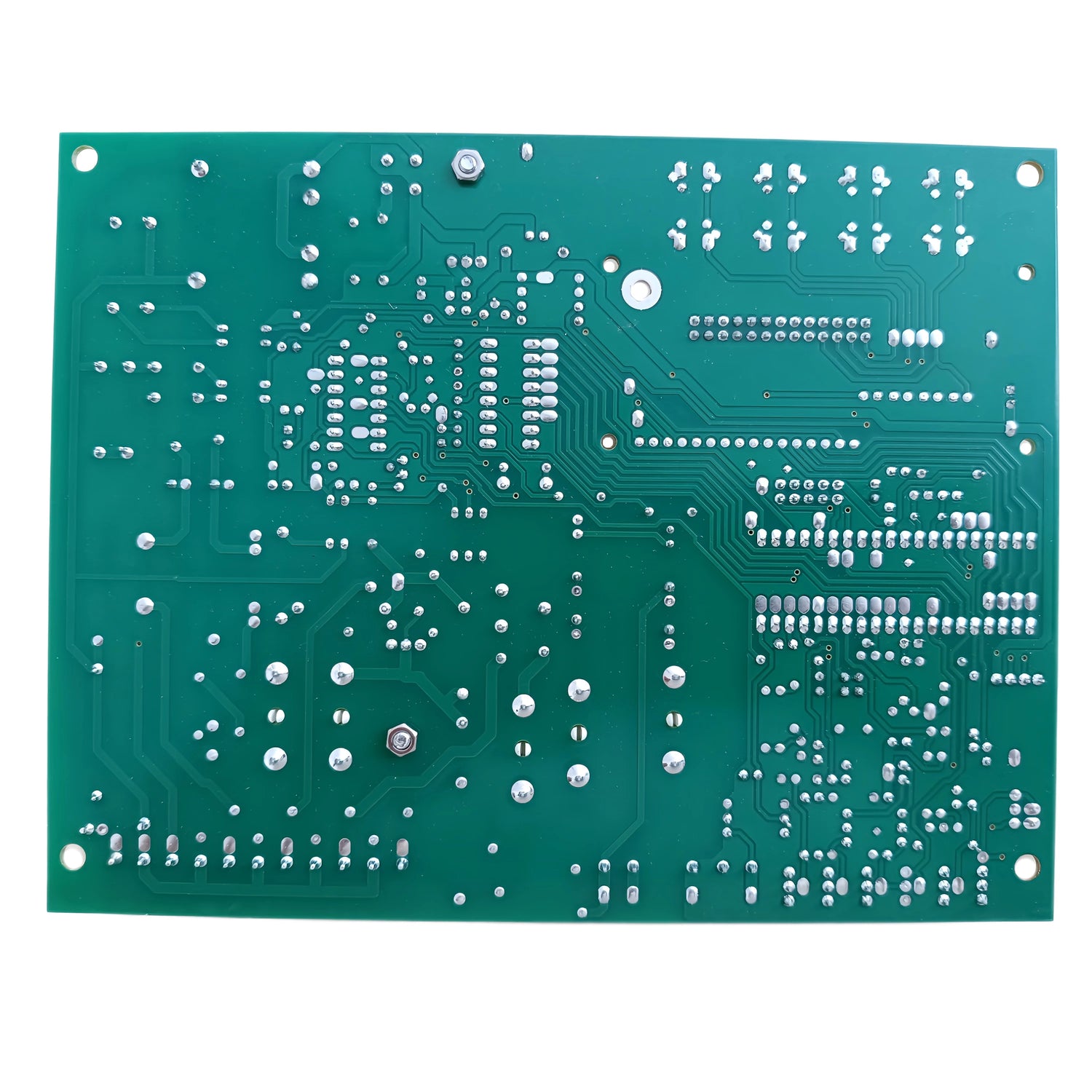

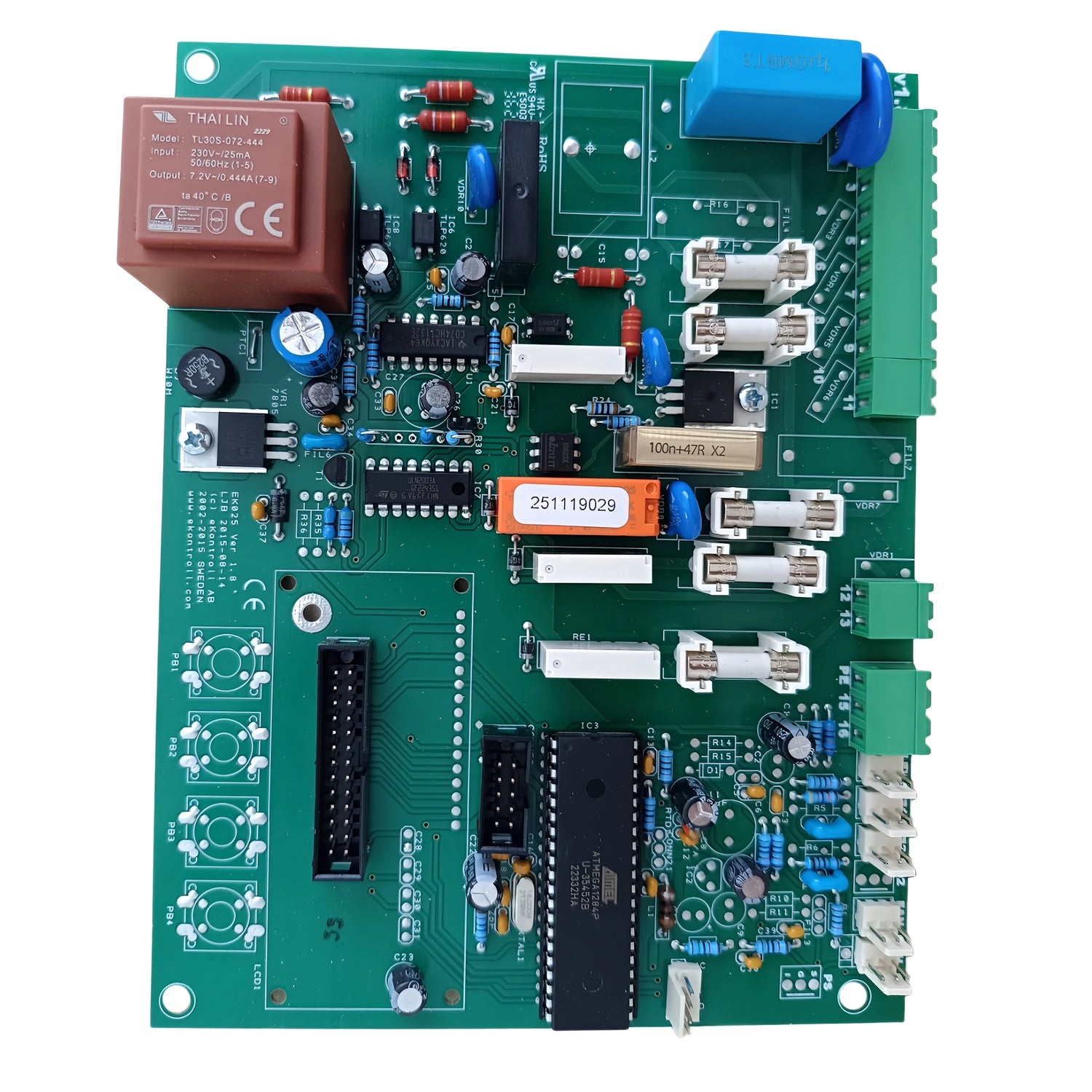

H30951B Elektronika sterująca i zasilająca do ATTACK DPX Combi Pellet 25/30/35, PELH30A i PELHB25

H30951B Elektronika sterująca/mocowa do palnika pelletowego Attack

Ten H30951B Elektronika sterownicza/mocowa jest centralnym modułem sterującym i zasilającym dla różnych Palnik na pellet Attack I Systemy kotłów kombinowanychPrzejmuje pełną kontrolę, monitorowanie i zarządzanie energią wszystkich istotnych podzespołów w procesie spalania peletu.

Kompatybilne urządzenia atakujące (fragment)

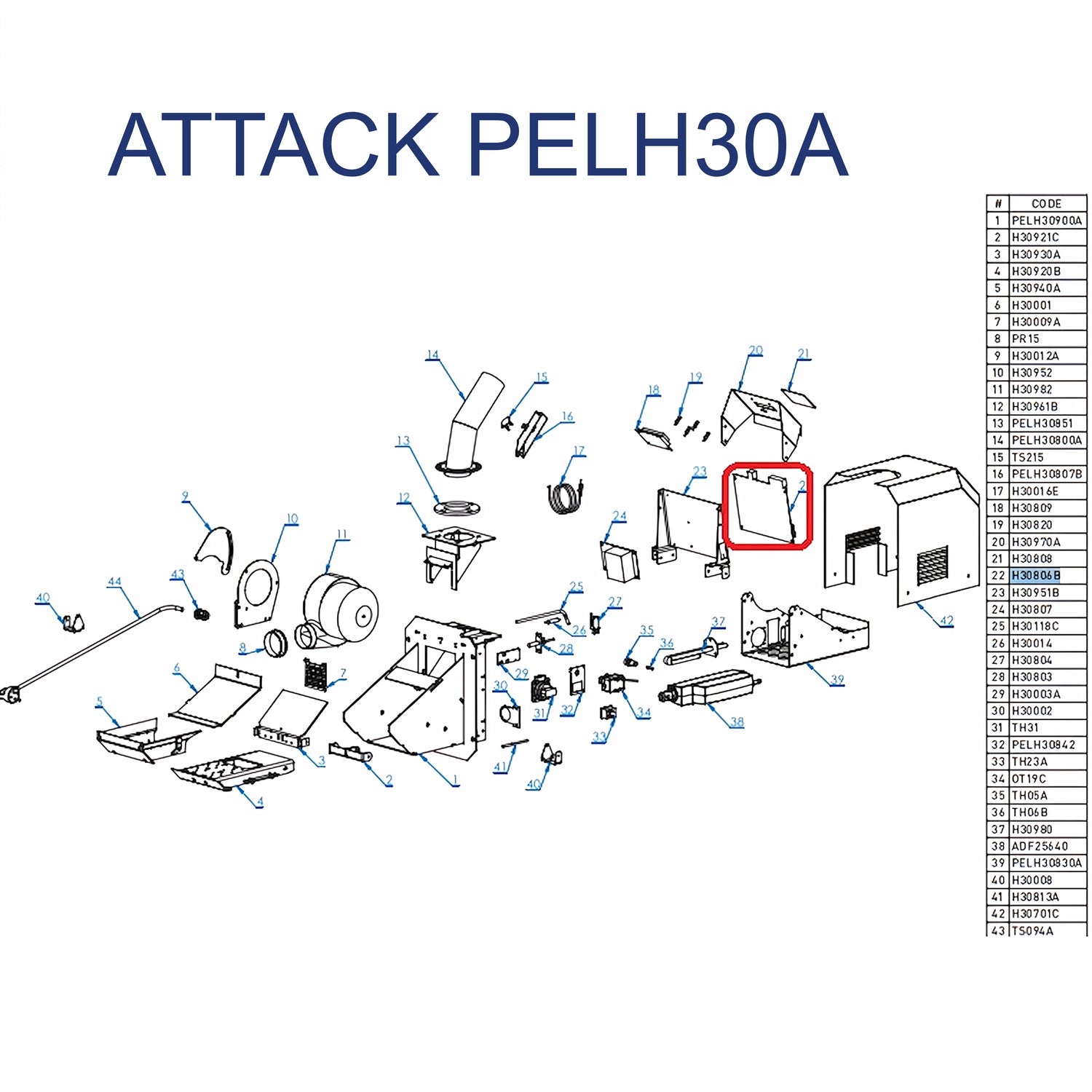

Zgodnie z rysunkami rozstrzelonymi i listami części zamiennych, H30951B jest montowany między innymi w następujących urządzeniach Attack:

• Śrut ATTACK DPX COMBI 25, 30, 35
  • z.BRodzina urządzeń #110 PELH30ACP
  • Okresy budowy u.a.: 10/2014 – 7/2018 i od 8/2018 (w zależności od wersji)
• ATAK PELH30A (Palnik na pellet, od 10/2014)
• ATAK PELHB25 (Palnik na pellet 25 kW, od 10/2014)

H30951B jest tam wymieniony jako osobna pozycja w planie części zamiennych i jest częścią zespołów z kodami z.B.:

• PELH30A, PELHB25
• W połączeniu z innymi istotnymi komponentami, takimi jak H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Dzięki temu model H30951B jest szczególnie odpowiedni do Palniki na pellet szturmowy w zakresie mocy 25-35 kW istotne, które można znaleźć w różnych seriach kotłów, takich jak Pellet DPX Combi być używanym.

Funkcja i zadania H30951B

H30951B to połączenie Elektronika sterownicza i mocyZajmuje się zarówno sterowaniem inteligentnym (sterowanie mikrokontrolerem), jak i sterowaniem odbiornikami (sekcja mocy):

1. Sterowanie palnikiem (elektronika sterująca)
   • Ocena czujników (z.BCzujnik temperatury, temperatury spalin, czujnika płomienia, ewentualnie czujnika podciśnienia)
   • Kontrola przepływu procesów:
     • Proces rozruchu i zapłonu
     • Przejście na pracę ciągłą
     • Modulacja mocy
     • kontrolowany proces wyłączania
   • Realizacja programów grzewczych i strategii bezpieczeństwa zapisanych w urządzeniu

2. Sterowanie mocą (elektronika mocy)

   • Kontrola:
     • Ślimak(i) do peletu
     • Urządzenie zapłonowe/wkład zapłonowy
     • Dmuchawa/wentylator spalinowy
     • mechanizmy czyszczenia i rozładowywania (jeśli dotyczy)
   • Przełączanie odbiorników za pomocą przekaźników lub...wyłączniki elektroniczne
   • Zasilanie elektroniki sterującej i podłączonych czujników/siłowników

3. Zarządzanie bezpieczeństwem i incydentami

   • Monitorowanie przegrzania, utraty płomienia, podciśnienia lub usterek spalin
   • Wprowadzenie bezpieczne wyłączenie w przypadku awarii
   • Wydanie Kody błędów/komunikaty o błędach do jednostki sterującej kotła Attack

4. Komunikacja z jednostką sterującą i sterowaniem kotła

   • Interfejs do jednostki obsługowo-wyświetlającej (wyświetlacz, przyciski)
   • Przesyłanie informacji o statusie, temperaturze i błędach
   • Współpraca z nadrzędnym kotłem lub systemem sterowania ogrzewaniem (zwolnienie, żądanie zasilania)

Typowe błędy wskazujące na awarię układu sterowania

Ten H30951B Elektronika sterownicza/mocowa jest uważany kompletny moduł zastępczy używane, gdy:

• ten Palnik na pellet nie uruchamia się już lub wychodzi niekontrolowanie
• Nie można już sterować poszczególnymi wyjściami (zapłonem, ślimakiem, wentylatorem), chociaż same podzespoły są w porządku.
• Powtarzające się lub niewyjaśnione komunikaty o błędach występują problemy, których nie można przypisać czujnikom, okablowaniu ani urządzeniom peryferyjnym
• Widoczne uszkodzenia elektroniki (spalone elementy, uszkodzone przekaźniki, spuchnięte kondensatory)

Zastępując H30951B, pełen zakres funkcji palnika na pellet Można go przywrócić, pod warunkiem że wszystkie inne elementy są nienaruszone.

Zalety oryginalnego H30951B do palników na pellet Attack

• Oryginalna część zamienna dopasowując odpowiednią serię ataków
• dostosowane do:
  • Śrut ATTACK DPX COMBI 25, 30, 35
  • ATAK PELH30A
  • ATAK PELHB25
• zapewnia prawidłowe spalanie, wysoka wydajność i stabilna praca podczas pracy na peletach
• zabezpiecza Zgodność z funkcjami bezpieczeństwa zgodnie ze specyfikacjami producenta
• optymalna kompatybilność z innymi komponentami Attack (z.B. PELH30851, PELH30800A, PELH30807B, PELH30830A, czujniki TS215, TH31, TH23A itp.)

Ważne informacje dotyczące składania zamówień i wymian

• Przed złożeniem zamówienia należy zwrócić uwagę na:
  • Tabliczka znamionowa kotła/palnika sprawdzać (z.BATTACK DPX COMBI PELLET 25/30/35 (rok produkcji/numer seryjny)
  • istniejącą płytkę elektroniczną do oznakowania H30951B kontrola
• Ze względów bezpieczeństwa wymianę należy przeprowadzić przez Firma specjalistyczna/specjalista od ogrzewania nastąpić:
  • Napięcie sieciowe 230 V
  • Wymagane jest prawidłowe przypisanie połączenia i parametryzacja
  • W razie potrzeby dostosowanie do istniejących czujników i urządzeń peryferyjnych

Zakres dostawy

• 1x oryginalna płytka sterowania atakiem H30951B
