Geriamojo vandens rezervuaro karšto vandens bakas su šildymo elementu

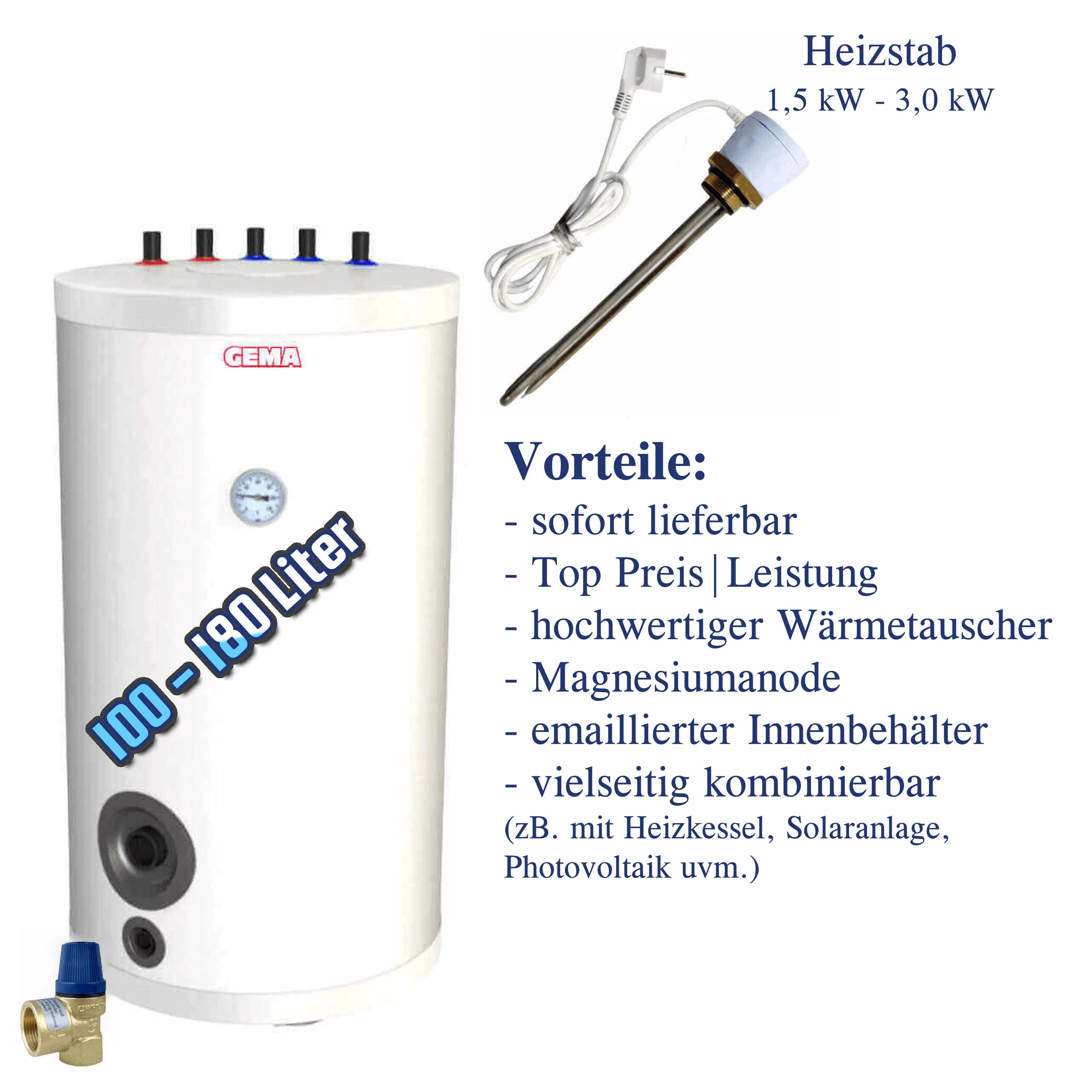

GEMA karšto vandens akumuliacinė talpa buitiniam vandeniui su 1 šilumokaičiu (100–180 litrų)

Efektyvus karšto vandens šildymas

GEMA karšto vandens bakas su integruotu šilumokaičiu siūlo centrinį sprendimą saugiam ir efektyviam buitinio vandens šildymui. Vidinis šilumokaičio blokas naudoja saulės šiluminės sistemos arba katilo šilumą, taip užtikrindamas nuolat aukštą karšto vandens komforto lygį.

Derindami jį su fotovoltine sistema ir pasirenkamu šildymo elementu, galite dar labiau padidinti energijos gamybą. Tokiu būdu galite mėgautis nepriklausoma, aplinkai nekenksminga karšto vandens gamyba net ir mažai saulėtomis dienomis.

Apsauga nuo korozijos ir ilgaamžiškumas

Siekiant užtikrinti ilgalaikį ir be rūpesčių veikimą, bako vidus išklotas aukštos kokybės emaliu. Be to, didelio dydžio magnio apsauginis anodas apsaugo metalą nuo korozijos ir žymiai pailgina jo tarnavimo laiką.

Tvirta poliuretano putų (PUR) izoliacija sumažina šilumos nuostolius ir palaiko mažas energijos sąnaudas. Net ir esant maksimaliai 95 °C temperatūrai, medžiaga veikia patikimai ir išlaiko savo formą.

Lankstumas ir ryšio galimybės

Karšto vandens bakas turi visas standartines jungtis: šildymo ir grįžtamąsias linijas, geriamojo vandens tiekimo ir grąžinimo linijas bei cirkuliacijos linijas su ¾ colio išoriniu sriegiu. Galima įrengti papildomą jungtį 1 ½ colio elektriniam kaitinimo elementui, kad būtų galima integruoti papildomus šilumos generatorius.

Ši sistema suderinama su kietojo kūno, malkomis, granulėmis kūrenamais ir kombinuotais katilais, taip pat su saulės šiluminės energijos sistemomis. Dėl to ji yra universali ir lanksčiai pritaikoma prie esamų šildymo koncepcijų.

Techniniai duomenys ir modelių variantai

Šilumokaulio talpos svyruoja nuo 100 iki 180 litrų ir patikimai patenkina mažų ir vidutinio dydžio namų ūkių karšto vandens poreikius. Priklausomai nuo modelio, šilumokaičio paviršiaus plotas svyruoja nuo 1,2 iki 1,67 m², o šilumokaičio talpa – nuo ​​5,3 iki 7,8 litro.

Didžiausias darbinis slėgis kaupiamojo bako ir šilumokaičio yra 6 barai, o maksimali temperatūra kaupiamojo bako – 95 °C, o šilumokaičio – 100 °C. Šilumos nuostoliai svyruoja nuo 28 iki 42 vatų, priklausomai nuo tūrio.

Matmenys ir svoriai:

– 100 litrų: Ø 625 × 770 mm, tuščio svoris 64 kg
– 120 litrų: Ø 565 × 1045 mm, tuščio svoris 71 kg
– 150 litrų: Ø 625 × 980 mm, tuščio svoris 76 kg
– 180 litrų: Ø 715 × 1030 mm, tuščio svoris 88 kg

Modifikuojamas elektrinis kaitinimo elementas

Papildomiems šilumos poreikiams galima sumontuoti 1,5 kW, 2,0 kW arba 3,0 kW kaitinimo elementą. Visos versijos turi temperatūros reguliatorių (23–75 °C), apsauginį ribotuvą (85 °C) ir veikia su IP44 apsaugos klase.

Elektros izoliacija su plastikiniu korpusu ir temperatūros stabilizuota lydiniu (825 lydinys) garantuoja aukštą apsaugą nuo korozijos. Kaitinimo elementai veikia vienfaziu režimu (230 V/16 A) ir suteikia lankstų palaikymą pagal poreikį.

100 litrų rezervuaro techniniai duomenys

• Tūris: 100 litrų
• Šilumokaičio paviršius: 1,2 m²
• Šilumokaičio talpa: 5,27 litro
• Šildymo tiekiamo ir grįžtamojo vamzdžio prijungimas: 3/4" AG
• Buitinio vandens tiekimo ir grąžinimo jungtys: 3/4" AG
• Cirkuliacijos jungtis: 3/4" AG
• Magnio anodo jungtis: 1 1/4" IG
• Elektrinio šildymo jungtis: 1 1/2" IG
• Šilumos izoliacija: poliuretano putos (PUR)
• Maksimali darbinė laikymo temperatūra 95 °C
• Maksimalus darbinis slėgis kaupiamojo bako/šilumokaičio: 6 barai
• Maks.Šilumokaičio darbinė temperatūra 100 °C
• Nuostoliai: 28 vatai
• Matmenys su izoliacija (skersmuo x aukštis): 625 x 770 mm
• Svoris (tuščio): 64 kg

Techniniai duomenys 120 litrų

• Tūris: 120 litrų
• Šilumokaičio paviršius: 1,4 m²
• Šilumokaičio talpa: 6,1 litro
• Šildymo tiekiamo ir grįžtamojo vamzdžio prijungimas: 3/4" AG
• Buitinio vandens tiekimo ir grąžinimo jungtys: 3/4" AG
• Cirkuliacijos jungtis: 3/4" AG
• Magnio anodo jungtis: 1 1/4" IG
• Elektrinio šildymo jungtis: 1 1/2" IG
• Šilumos izoliacija: poliuretano putos (PUR)
• Maksimali darbinė laikymo temperatūra 95 °C
• Maksimalus darbinis slėgis kaupiamojo bako/šilumokaičio: 6 barai
• Maksimali šilumokaičio darbinė temperatūra 100 °C
• Nuostoliai: 32 vatai
• Matmenys su izoliacija (skersmuo x aukštis): 565 x 1045 mm
• Svoris (tuščio): 71 kg

Techniniai duomenys 150 litrų

• tūris150 litrų
• Šilumokaičio paviršius: 1,4 m²
• Šilumokaičio talpa: 6,1 litro
• Šildymo tiekiamo ir grįžtamojo vamzdžio prijungimas: 3/4" AG
• Buitinio vandens tiekimo ir grąžinimo jungtys: 3/4" AG
• Cirkuliacijos jungtis: 3/4" AG
• Magnio anodo jungtis: 1 1/4" IG
• Elektrinio šildymo jungtis: 1 1/2" IG
• Šilumos izoliacija: poliuretano putos (PUR)
• Maksimali darbinė laikymo temperatūra 95 °C
• Maksimalus darbinis slėgis kaupiamojo bako/šilumokaičio: 6 barai
• Maksimali šilumokaičio darbinė temperatūra 100 °C
• Nuostoliai: 36 vatai
• Vidinis rezervuaro skersmuo: 510 mm
• Matmenys su izoliacija (skersmuo x aukštis): 625 x 980 mm
• Svoris (tuščias): 76 kg

Techniniai duomenys 180 litrų

• Tūris: 183 litrai
• Šilumokaičio paviršius: 1,67 m²
• Šilumokaičio talpa: 7,8 litro
• Šildymo tiekiamo ir grįžtamojo vamzdžio prijungimas: 3/4" AG
• Buitinio vandens tiekimo ir grąžinimo jungtys: 3/4" AG
• Cirkuliacijos jungtis: 3/4" AG
• Magnio anodo jungtis: 1 1/4" IG
• Elektrinio šildymo jungtis: 1 1/2" IG
• Šilumos izoliacija: poliuretano putos (PUR)
• Maksimali darbinė laikymo temperatūra 95 °C
• Maksimalus darbinis slėgis kaupiamojo bako/šilumokaičio: 6 barai
• Maksimali šilumokaičio darbinė temperatūra 100 °C
• Nuostoliai: 42 vatai
• Vidinis rezervuaro skersmuo: 715 mm
• Matmenys su izoliacija (skersmuo x aukštis): 715 x 1030 mm
• Svoris (tuščias): 88 kg

Techniniai duomenys: kaitinimo elementas 1,5 kW

• Šildymo galia: 1,5 kW
• Temperatūros diapazonas: 5–75 °C
• Įjungimo histerezė: 7–10 °C
• Montavimo ilgis: 300 mm
• Nešildomas ilgis: 70 mm
• Saugos temperatūros ribotuvas: 93 °C
• Jungtis: 1 ½ colio AG
• Maks. darbinis slėgis: 10 barų
• Apsaugos klasė: IPX4
• Šildymo ritės medžiaga: 825 lydinys
• Korpuso medžiaga: plastikas, balta
• Maitinimo šaltinis: 230 V/16 A, vienfazis
• Prijungimo laidas: 1,5 metro su Schuko kištuku

Techniniai duomenys: kaitinimo elementas 2,0 kW

• Šildymo galia: 2 kW
• Temperatūros reguliavimas: 5–75 °C
• Įjungimo histerezė: 7–10 °C
• Montavimo ilgis: 300 mm
• Nešildomas ilgis: 70 mm
• Saugos temperatūros ribotuvas: 93 °C
• Jungtis: 1 1/2" išorinis sriegis
• Apsaugos klasė: IPX4
• Maks.Darbinis slėgis: 10 barų
• Išorinio apvalkalo medžiaga: plastikas, balta
• Šildymo ritės medžiaga: 825 lydinys
• Maitinimo šaltinis: vienfazis 230 V/16 A
• Laido ilgis: 1,5 metro su Schuko kištuku

Techniniai duomenys Kaitinimo elementas 3,0 kW

• Šildymo galia: 3 kW
• Temperatūros nustatymas: nuo 5 °C iki 75 °C
• Įjungimo histerezė: 7–10 °C
• Montavimo ilgis: 420 mm
• Nešildomas ilgis: 100 mm
• Saugos temperatūros ribotuvas: 93 °C
• Jungtis: 1 1/2" AG
• Maitinimo šaltinis: 400 V
• Apsaugos klasė: IPX4
• Maksimalus darbinis slėgis: 10 barų
• Šildymo ritės medžiaga: 825 lydinys

Pristatymo apimtis

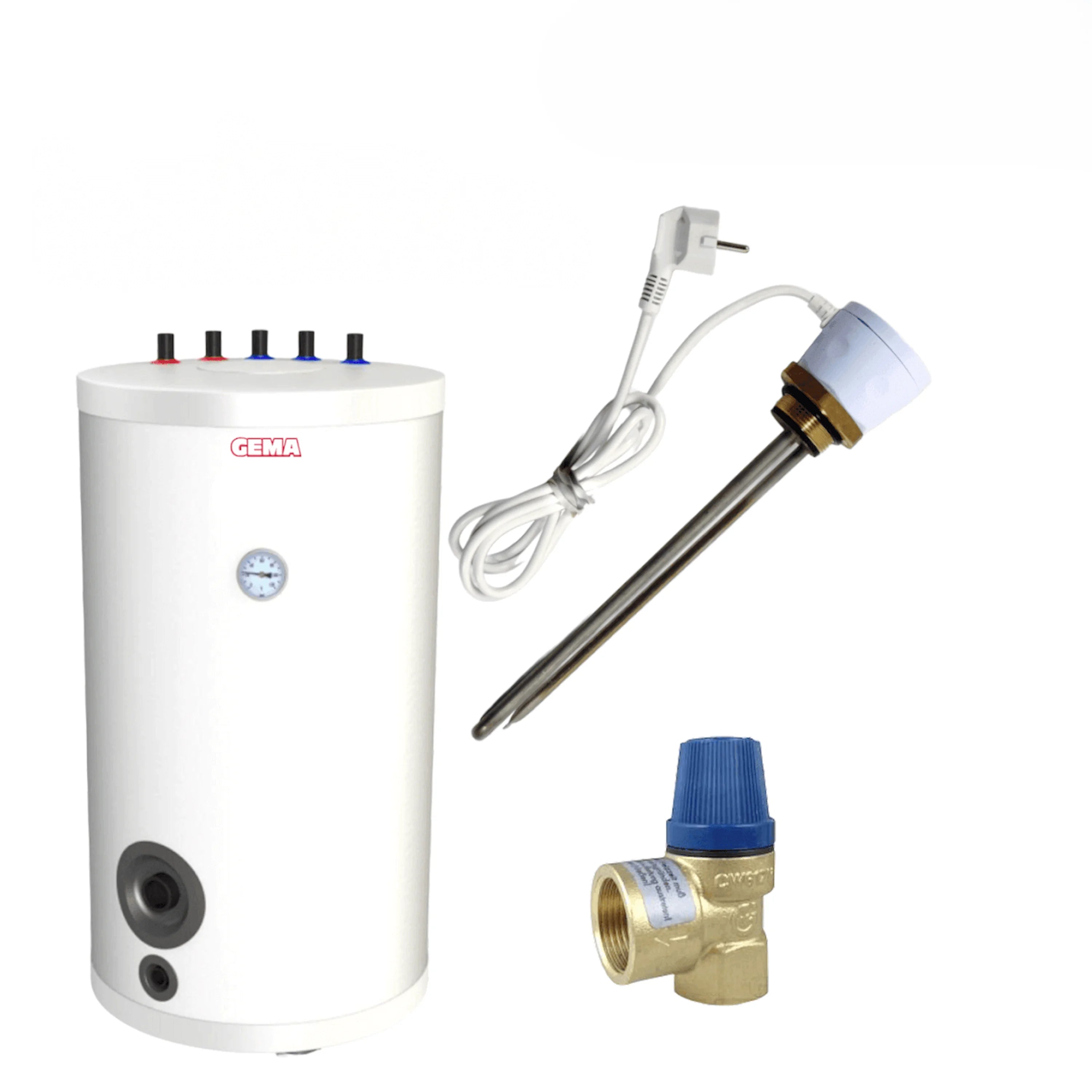

– GEMA karšto vandens bakas su šilumokaičiu ir izoliacija
– Diafragminis apsauginis vožtuvas
– Naudojimo ir priežiūros instrukcijos
– Papildomai: elektrinis „Selfa“ kaitinimo elementas
