Filtro atšaukimas su slėgio reduktoriaus SYR

Atbulinio plovimo filtras su slėgio reduktoriumi SYR

Atbulinio plovimo filtras SYR DN 20

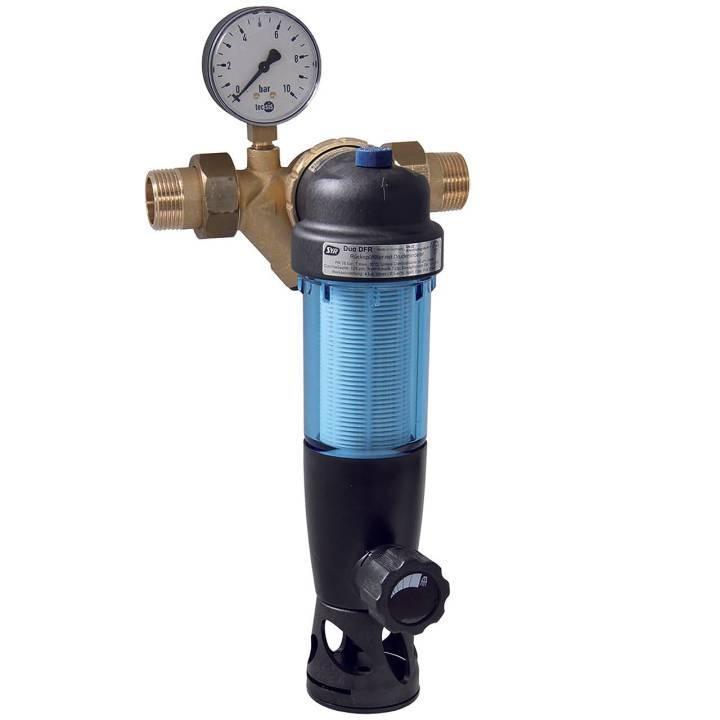

SYR DUO DFR, atplamos filtras su slėgio reduktoriumi ir manometru. Išėjimo slėgis reguliuojamas nuo 1,5 iki 6 barų. Gamykloje nustatytas 4 barų slėgis.
Atbulinio plovimo filtras su pilnai pasukama jungties jungtimi. Sertifikuotas pagal DIN-DVGW, patikrintas 1 klasės garso izoliacijos standartas.

„Duo FR“ yra pradinio lygio filtras SYR filtrų serijoje. Jis naudojamas kaip filtro jungiamoji detalė geriamojo vandens sistemoms pagal DIN 1988. Montavimas atliekamas naudojant visiškai pasukamą integruotą jungiamąją jungę. „Duo FR“ veikia visose montavimo padėtyse. Dėl labai kompaktiškos konstrukcijos jis taip pat tinka apsaugoti atskirus prietaisus (indaplovėms, geriamojo vandens šildytuvams ir kt.).

„Duo FR“ yra rankinis atbulinio plovimo filtras, kurio jungties dydis yra DN 20. Kaskados formos filtro įdėklas pagamintas iš plastiko.

Atplamos filtro taikymo sritis

„Duo DFR“ yra pradinio lygio filtras SYR filtrų serijoje. Jis naudojamas kaip filtro jungiamoji detalė geriamojo vandens sistemoms pagal DIN 1988 standartą. Montavimas atliekamas naudojant visiškai pasukamą integruotą jungiamąją jungę. „Duo DFR“ veikia visose montavimo padėtyse. Dėl labai kompaktiškos konstrukcijos jis taip pat tinka apsaugoti atskirus prietaisus (indaplovėms, geriamojo vandens šildytuvams ir kt.).

Vykdymas

„Duo DFR“ yra rankinis atbulinio plovimo filtras, kurio jungčių dydžiai yra DN 20–DN 25. Integruotas slėgio reduktorius apsaugo įrenginį nuo per didelio slėgio arba slėgio šuolių. Kaskados formos filtro įdėklas pagamintas iš plastiko.

Medžiagos

Filtro indelis pagamintas iš smūgiams atsparaus plastiko, o filtro elementas – iš plastiko. Žiediniai sandarikliai pagaminti iš pluošto be asbesto. Visos naudojamos medžiagos atitinka pripažintus inžinerijos standartus. Plastikinės dalys ir elastomerai, kurie liečiasi su vandeniu, atitinka Federalinės sveikatos tarnybos KTW rekomendacijas.

Įrengimas

DIN 1988 standartas paprastai reikalauja geriamojo vandens sistemose įrengti filtrus, skirtus apsaugai nuo korozijos. Centralizuotam naudojimui kaip buitinio vandens filtras, „Duo DFR“ filtras turėtų būti montuojamas lengvai prieinamoje vietoje, tiesiai už vandens skaitiklio sistemos.

Techniniai duomenys:

Darbinis slėgis: min. 2 barai, maks. 16 barų

Darbinė temperatūra: maks. 30 °C

Montavimo padėtis: bet kuri pagrindinė filtro vertikalioji ašis

Vidutinis: geriamasis vanduo

Praėjimo plotis: apatinis: 90 µm, viršutinis: 125 µm

Srauto greitis: DN 20: 2,3 m³/val. esant 1,1 baro slėgiui

GKŠP Nr.: DN 20: P-IX 6738/l

DVGW Nr.: NW-9311BR0129

Asamblėja

Prieš montavimą vamzdynas turi būti kruopščiai praplautas. Pirmą kartą geriamojo vandens sistema turi būti pripildyta filtruotu vandeniu (DIN 1988, 2 dalis). Filtras turi būti pastatytas vertikaliai pagal pagrindinę ašį. Filtras vamzdyne montuojamas be įtempimo, atsižvelgiant į srauto kryptį (rodyklė ant korpuso).

priežiūra

Tinkamą priežiūrą rodo priežiūros indikatorius filtro viršuje. Tačiau pagal DIN 1988 standartą filtrą reikia plauti atbuliniu būdu bent kas du mėnesius. „Duo DFR“ filtro priežiūrai nereikia jokių specialių įrankių. Norėdami prižiūrėti filtrą, atidarykite rutulinį čiaupą ir pasukite filtro pagrindą 2–3 pasukimus į kairę arba į dešinę. Tada vėl uždarykite rutulinį čiaupą. Vandens tiekimas filtruotu vandeniu tęsiasi net ir atbulinio plovimo metu. Visiškai pasukama jungiamoji jungė.
