Hygienický zásobník se solárním registrem & Izolace A

Zásobní nádrž topné vody s ohřevem teplé užitkové vody WGJ-BN INOX SOLAR

Struktura a zamýšlené použití

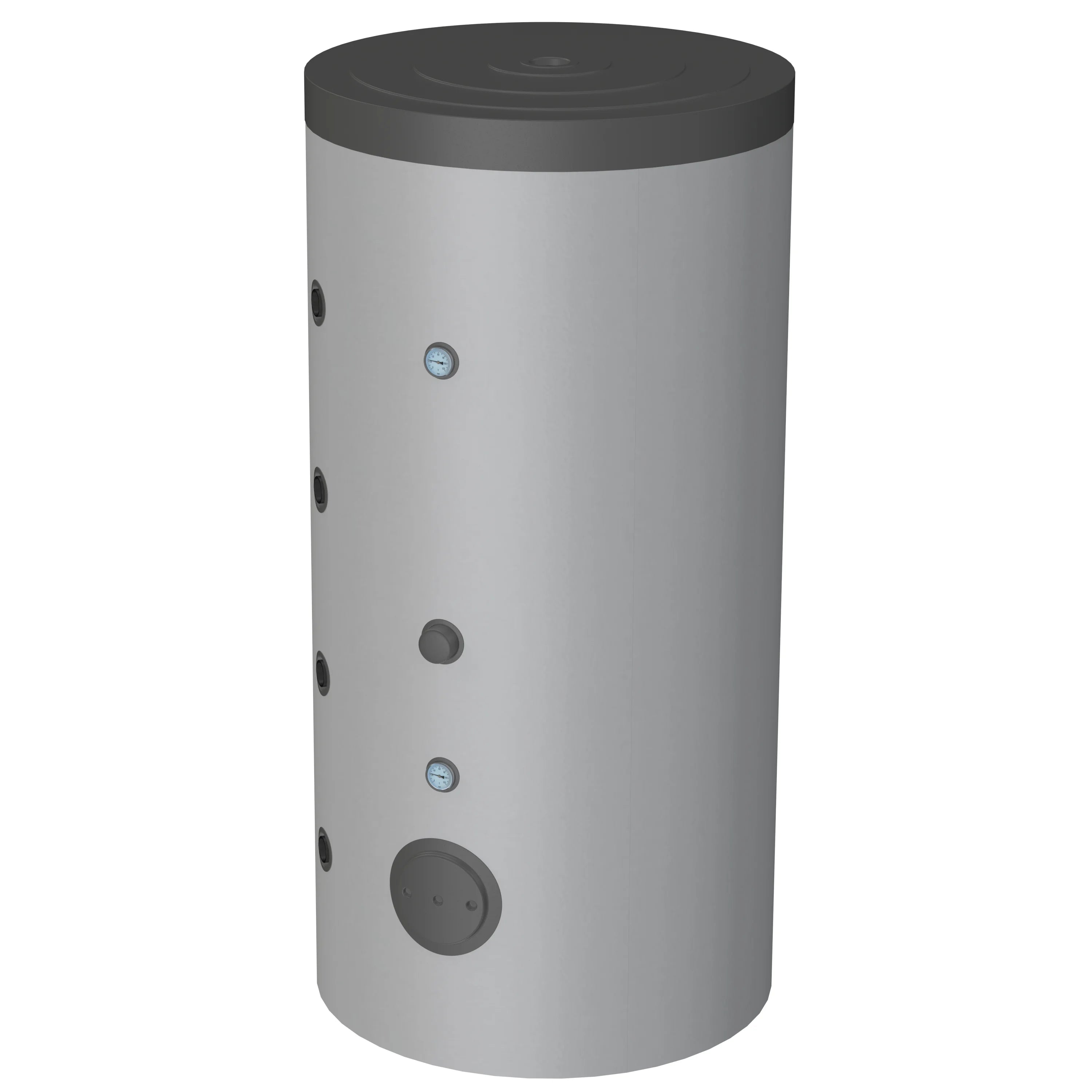

WGJ-BN INOX SOLAR je kombinovaný vyrovnávací zásobník pro ohřev vody a teplou užitkovou vodu s integrovanou topnou spirálou z nerezové oceli jako výměníkem tepla. Byl navržen pro integraci do systémů ústředního topení s kotli, tepelnými čerpadly nebo pro využití solárního tepla a umožňuje jak akumulaci topné energie, tak i nepřetržitý ohřev pitné vody.

Uvnitř jsou dvě samostatné topné spirály: jedna z černých ocelových trubek pro další zdroj tepla (např. solární kolektory) a druhá z vlnitých nerezových trubek pro efektivní ohřev teplé užitkové vody, která umožňuje jednotce fungovat i jako průtokový ohřívač vody. Maximální provozní tlak zásobníku je 0,3 MPa.

Technické vlastnosti

Plášť zásobníku je vyroben z černého ocelového plechu a je tepelně izolován 100 mm silnou vrstvou polystyrenové pěny; tato izolace je odnímatelná a chráněna laminátovým pláštěm. Nerezová cívka zajišťuje velkou plochu pro přenos tepla a rychlý ohřev užitkové vody.

Pro rozšíření funkčnosti lze použít elektricky vyhřívané patrony typu EJK 1500 ÷ 9000 od firmy ZUG "ELEKTROMET". Konstrukce a rozměry jsou uvedeny ve specifikacích výrobce, připojení a montážní body musí být provedeny dle označení na pouzdře.

Bezpečnostní a montážní pokyny

Zásobník vody smí být provozován v uzavřených topných systémech pouze ve spojení s funkčním pojistným ventilem. Na vratném potrubí topné vody musí být instalován pojistný ventil s maximálním otevíracím tlakem 0,3 MPa; tento ventil chrání před nadměrným nárůstem tlaku v topném okruhu.

Na vstupu studené vody do nerezového výměníku a na vstupu solárního systému musí být instalován pojistný ventil s jmenovitým otevíracím tlakem 0,67 MPa (6,7 baru). Mezi pojistným ventilem a zásobníkem nesmí být instalovány žádné uzavírací ventily a výstup pojistného ventilu nesmí být blokován ani zablokován.

Doporučené další komponenty

Pro prodloužení životnosti zásobníku a zajištění bezproblémového provozu pojistného ventilu doporučuje výrobce použití mechanických filtračních systémů (např. vinutých filtrů) na vstupu studené vody přímo před pojistným ventilem. Tyto filtry odstraňují pevné nečistoty, jako je písek, částice koroze nebo kal.

Pro elektrické pomocné vytápění jsou během záruční doby povoleny pouze topné patrony s izolovanými topnými tělesy; řada EJK od společnosti ELEKTROMET tento požadavek splňuje. Všechny pomocné komponenty musí být instalovány podle příslušných pokynů výrobce.

Údržba a provoz

Funkčnost pojistného ventilu musí být kontrolována alespoň jednou měsíčně a vždy před každým uvedením do provozu po vyřazení z provozu. Před jakoukoli údržbou nebo opravami musí být příslušné systémy odstaveny a zajištěny v souladu s bezpečnostními předpisy.

Opravy zásobníku vody a vodovodního potrubí smí provádět pouze kvalifikovaný personál. Pravidelné kontroly a řádná údržba zvyšují provozní spolehlivost a životnost zařízení.

Instalace topné patrony

Během záruční doby smí být používány pouze elektricky vyhřívané topné patrony s izolovanými topnými tělesy. Doporučují se topné patrony ELEKTROMET EJK (typ EJK 1500 ÷ 9000). Instalace a elektrické připojení musí být provedeno v souladu se specifikacemi výrobce a platnými normami.

Oblasti použití a výhody

Solární ohřívač WGJ-BN INOX je vhodný pro rezidenční i komerční objekty, kde je požadována kombinace akumulačního zásobníku pro topné systémy a ohřevu teplé vody dle potřeby. Obzvláště výhodný je pro použití v systémech se solárními kolektory, tepelnými čerpadly nebo konvenčními kotli.

Kombinace velkého povrchu pro výměnu tepla, kompaktní konstrukce a dobré tepelné izolace umožňuje rychlé dodávání tepla a energetickou účinnost. Nerezová cívka zajišťuje hygienický ohřev užitkové vody bez nutnosti přímého skladování po delší dobu, čímž se snižuje riziko vzniku legionely.

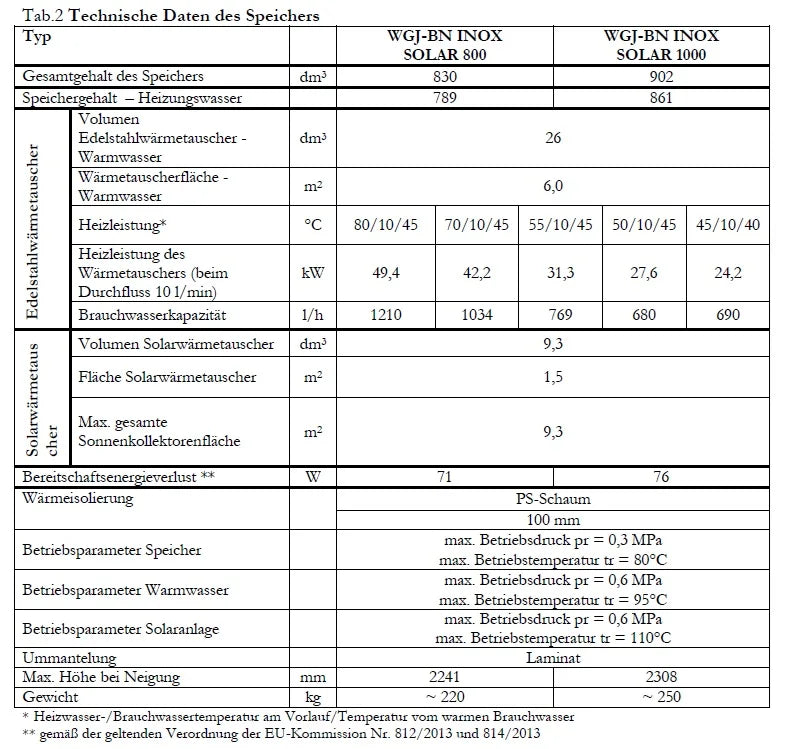

Technické údaje

Rozsah dodávky

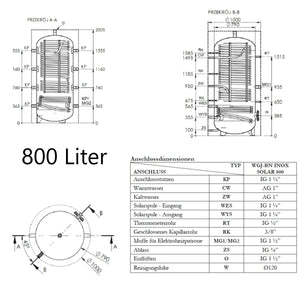

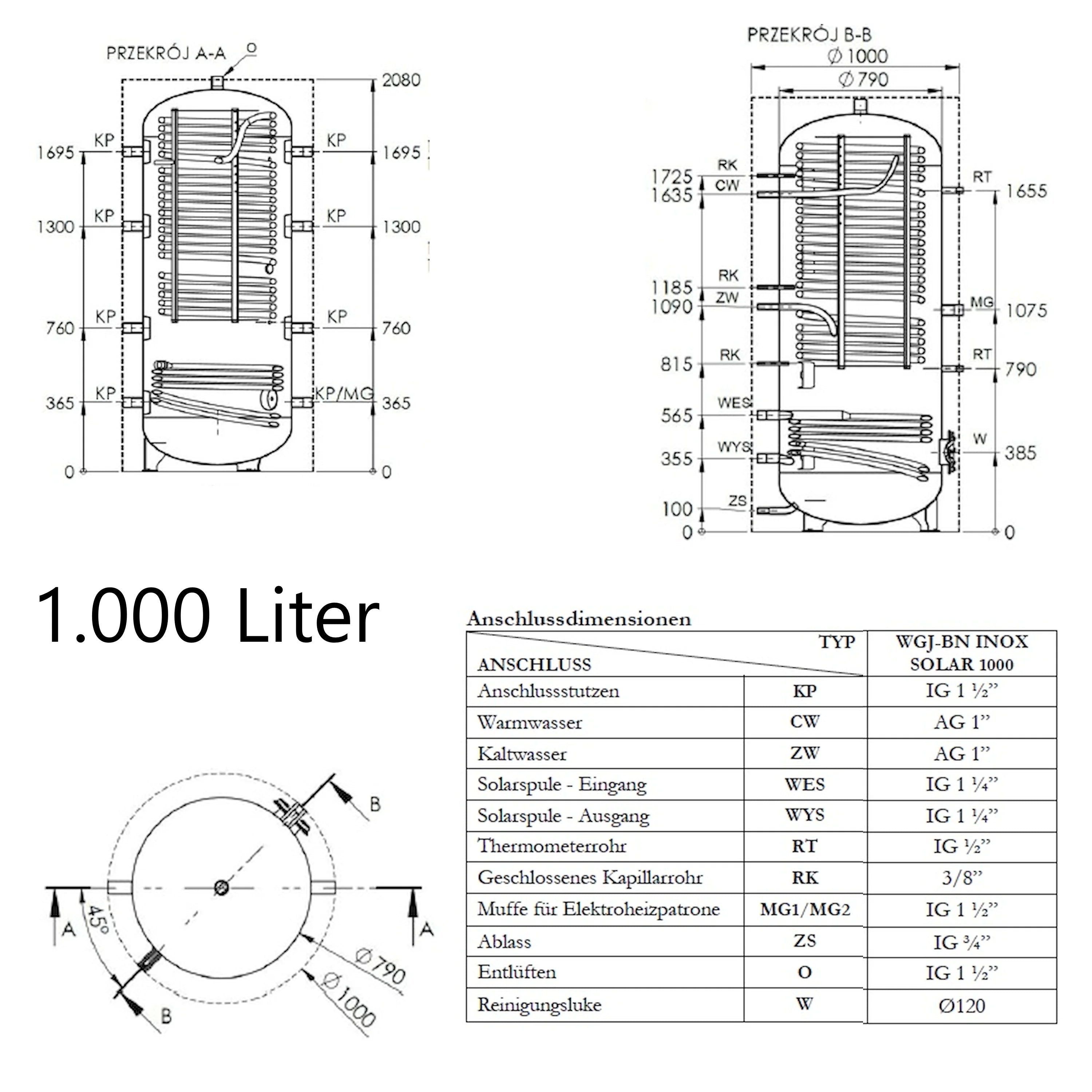

• Hygienické skladování 800 nebo 1 000 litrů
• Izolace 100 mm A (2 odnímatelné poloviny skořepiny)
• Shromáždění &Návod k obsluze
