Varmt vatten med fotovoltaikvärmeelement
Varmvatten via solcellspaneler
Hur det fungerar:
1. Elöverskott:
Solcellsanläggningen genererar ofta mer el än vad som direkt förbrukas i hushållet, särskilt när solen skiner.
2. Värmeelement:
Överskottselen matas till ett värmeelement i varmvattenberedaren.
3. Värmeomvandling:
Värmeelementet omvandlar elektriciteten till värme och värmer upp vattnet i ackumulatortanken.
100-liters varmvattenberedare ETWS
De Varmvattenberedare 100-liters ETWS kombinerar toppmodern teknik med hög tillförlitlighet för centraliserad varmvattenberedning. En högeffektiv värmeväxlare med en yta på 1,2 m² utnyttjar värmeenergin från ditt solsystem eller din panna för att bekvämt och ekonomiskt värma upp till 180 liter tappvarmvatten.
En högkvalitativ emaljbeläggning på insidan av tanken, kompletterad med en generös magnesiumanod, säkerställer ett långvarigt korrosionsskydd. Tack vare den integrerade polyuretanisoleringen hålls värmeförlusterna till ett minimum (endast 28 W effektförlust) och temperaturen hålls uppe till maximalt 95 °C.

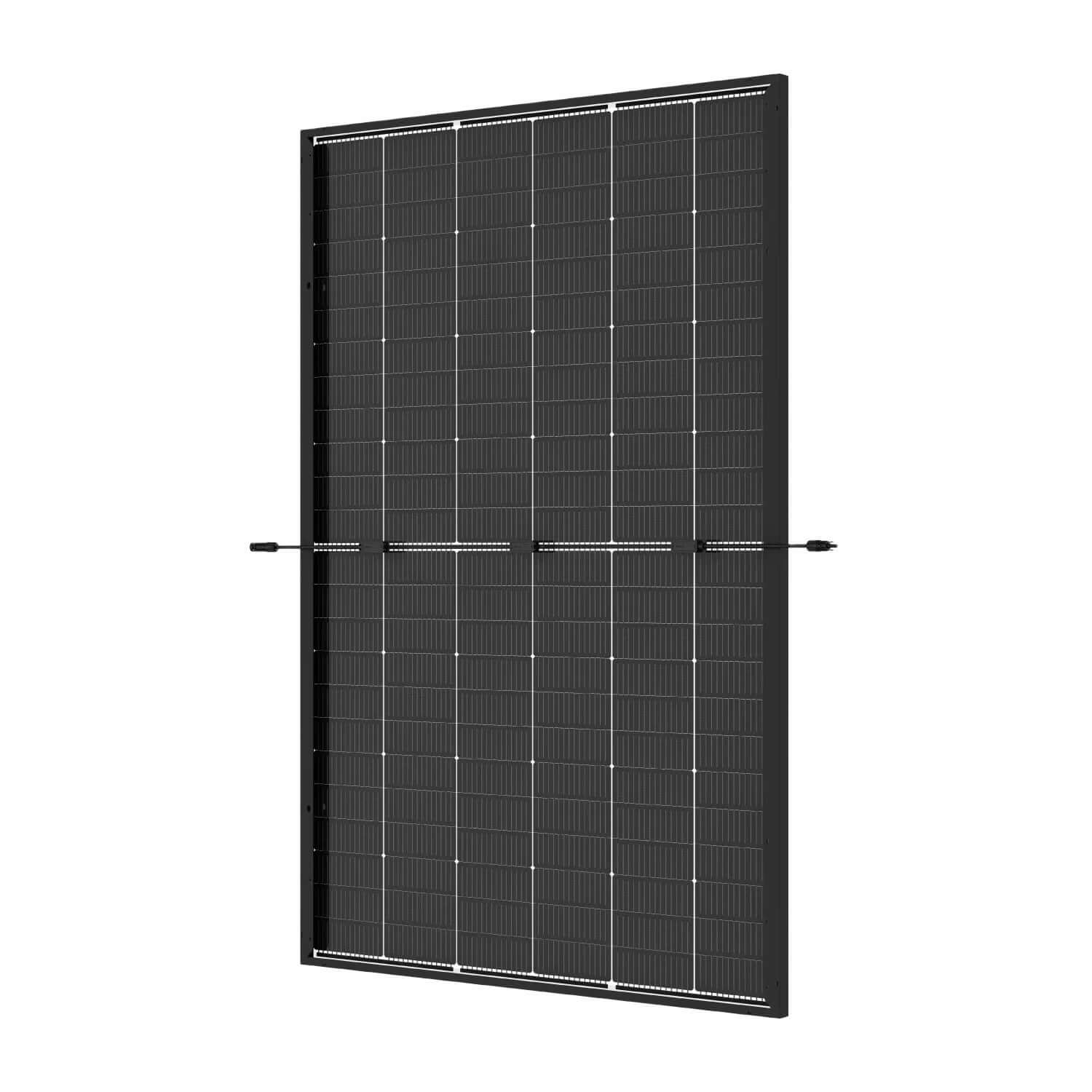

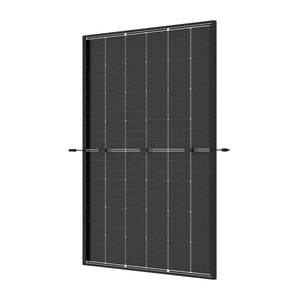

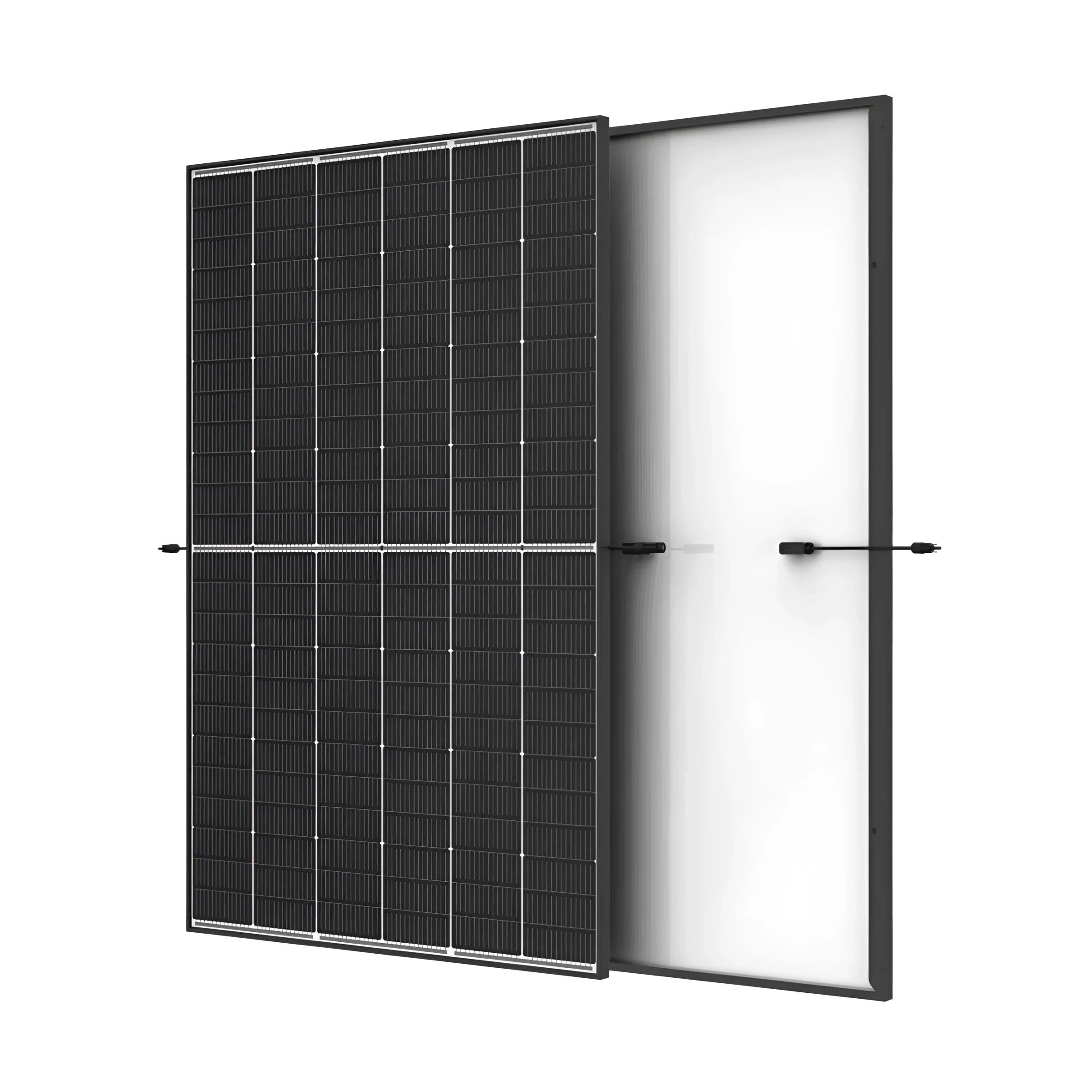

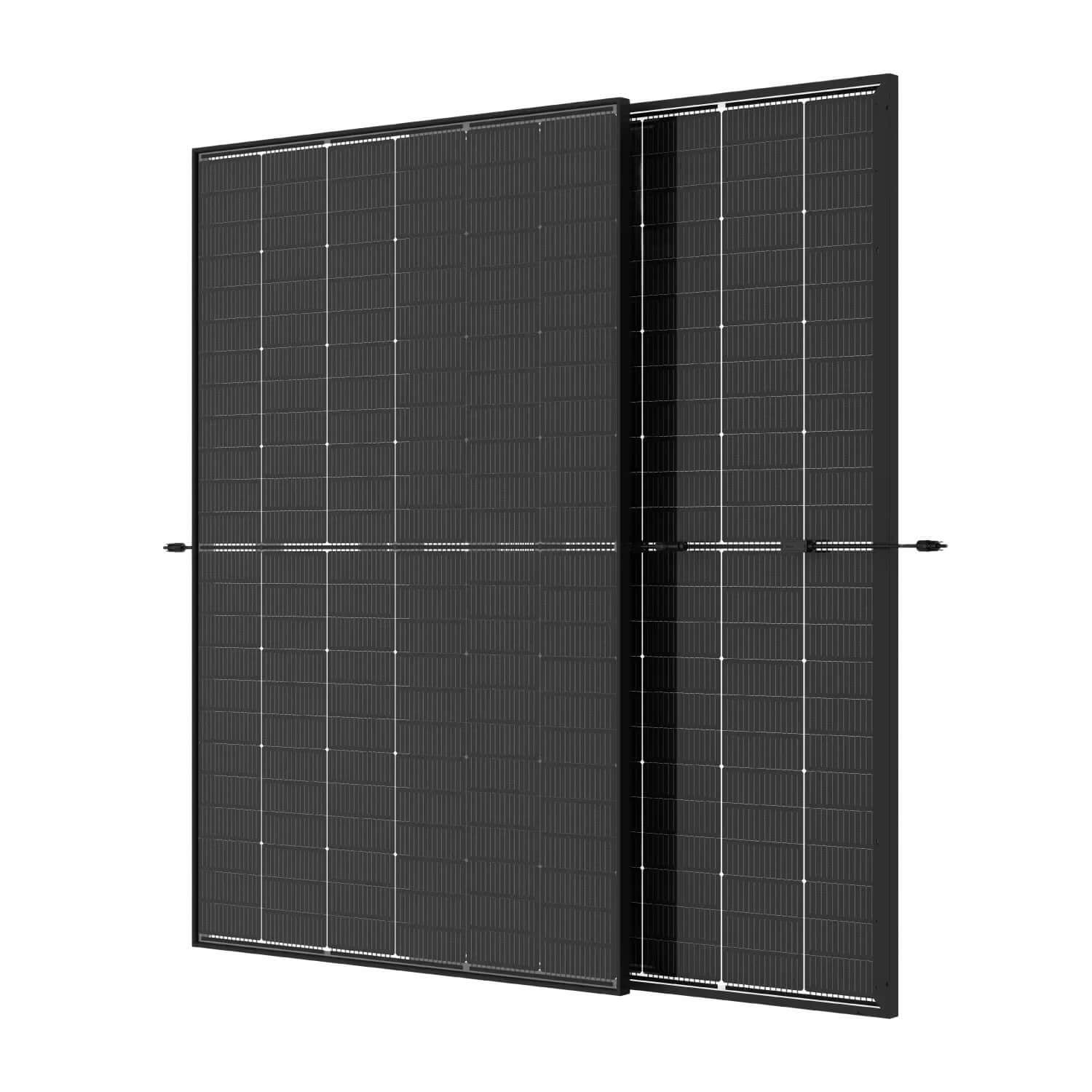

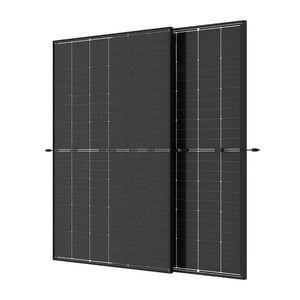

Högpresterande bifacial solcellsmodul Trina Vertex S+
Trina Vertex S+-modulen levererar en maximal effekt på upp till 435 Wp och uppnår en av de bästa effektivitetsnivåerna på marknaden med 21,8 %. Den bifaciala dubbelglasdesignen utnyttjar effektivt både fram- och bakljuset, vilket ökar energiutbytet med upp till 85 %.
Den robusta konstruktionen, med en tryckhållfasthet på 5 400 Pa framtill och 4 000 Pa baktill, säkerställer maximal motståndskraft mot hagel, snö och vindtryck. Med en längd på 1 762 mm, en bredd på 1 134 mm och en vikt på 21,8 kg är modulen mångsidig för användning på bostads- och kommersiella tak.

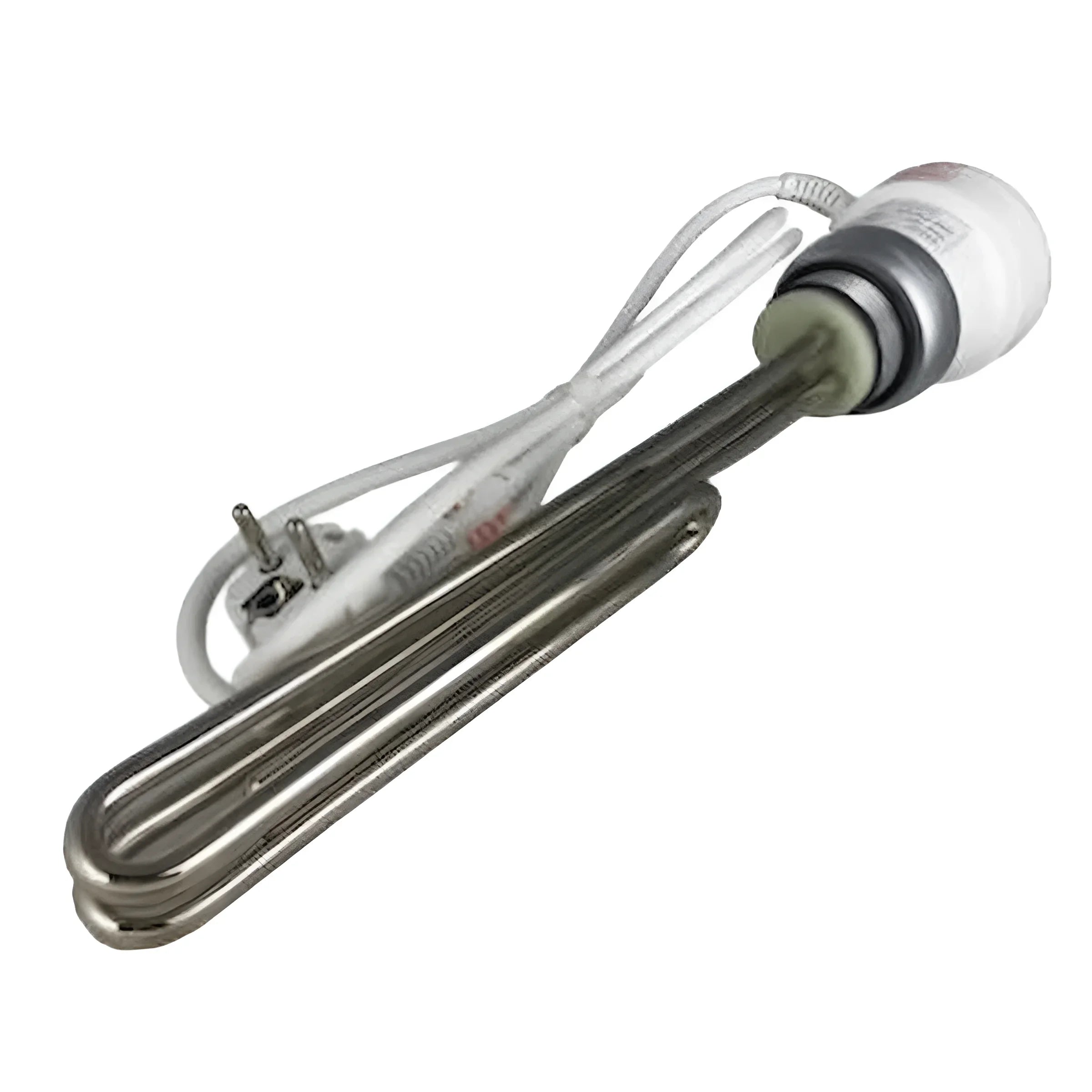

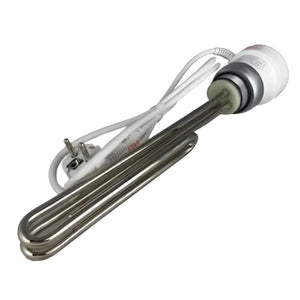

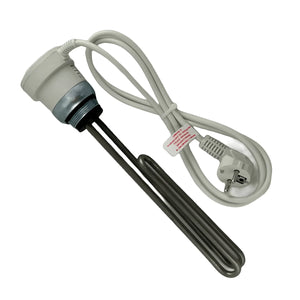

1,5 kW värmeelement för pålitlig support
1,5 kW-motorn Elektriskt värmeelement Tillverkad av högkvalitativt rostfritt stål möjliggör den exakt temperaturreglering mellan 5 °C och 75 °C tack vare den integrerade termostaten. En tillslagshysteres på 7–10 °C säkerställer stabila temperaturvärden och minimerar antalet tillslagscykler.
Med sin frostskyddsfunktion och en säkerhetstemperaturbegränsare på 93°C kan värmeelementet användas säkert även på kalla dagar. Den kompakta installationslängden på 300 mm, IPX4-skyddet och ett driftstryck på upp till 10 bar gör det till det perfekta komplementet för Varmvattenberedare och solcellssystem.
Tekniska data
Tekniska data 100 liters varmvattenberedare
- Volym: 100 liter
- Värmeväxlaryta: 1,2 m²
- Värmeväxlarkapacitet: 5,27 liter
- Anslutning framledning och returledning värme: 3/4" AG
- Anslutning framledning och retur tappvatten: 3/4" AG
- Cirkulationsanslutning: 3/4" AG
- Magnesiumanodanslutning: 1 1/4" IG
- Anslutning för elvärme: 1 1/2" IG
- Värmeisolering: polyuretanskum (PUR)
- Max driftstemperatur vid lagring 95 °C
- Max. driftstryck ackumulatortank/värmeväxlare: 6 bar
- Max driftstemperatur värmeväxlare 100 °C
- Förlust: 28 watt
- Mått med isolering (diameter x höjd): 625 x 770 mm
- Vikt (tom): 64 kg
Tekniska data för värmeelementet i korthet
- Värmeeffekt: 1,5 kW
- Temperaturområde: 5–75 °C
- Tillslagshysteres: 7–10 °C
- Monteringslängd: 300 mm
- Ouppvärmd längd: 70 mm
- Säkerhetstemperaturbegränsare: 93°C
- Anslutning: 1 ½" AG
- Max.Driftstryck: 10 bar
- Skyddsklass: IPX4
- Värmespolmaterial: Legering 825
- Höljets material: plast, vit
- Strömförsörjning: 230V/16A, enfas
- Anslutningskabel: 1,5 meter med Schuko-kontakt
Teknisk datamodul
- Moduleffektivitet: 21,8 %
- Antal celler: 144
- Celltyp: monokristallin
- Teknik: bifacial
- Kabellängd: 1 100 mm (+)/1 100 mm (-)
- Kontaktsystem: MC4-EVO2
- Bågfärg: svart
- Ramhöjd: 30 mm
- Modulbredd: 1 134 mm
- Modullängd: 1 762 mm
- Vikt: 21,8 kg
- Tryckbelastning fram: 5 400 Pa
- Tryckbelastning bak: 4 000 Pa
- Effekttolerans (positiv): 0 - 5 Wp

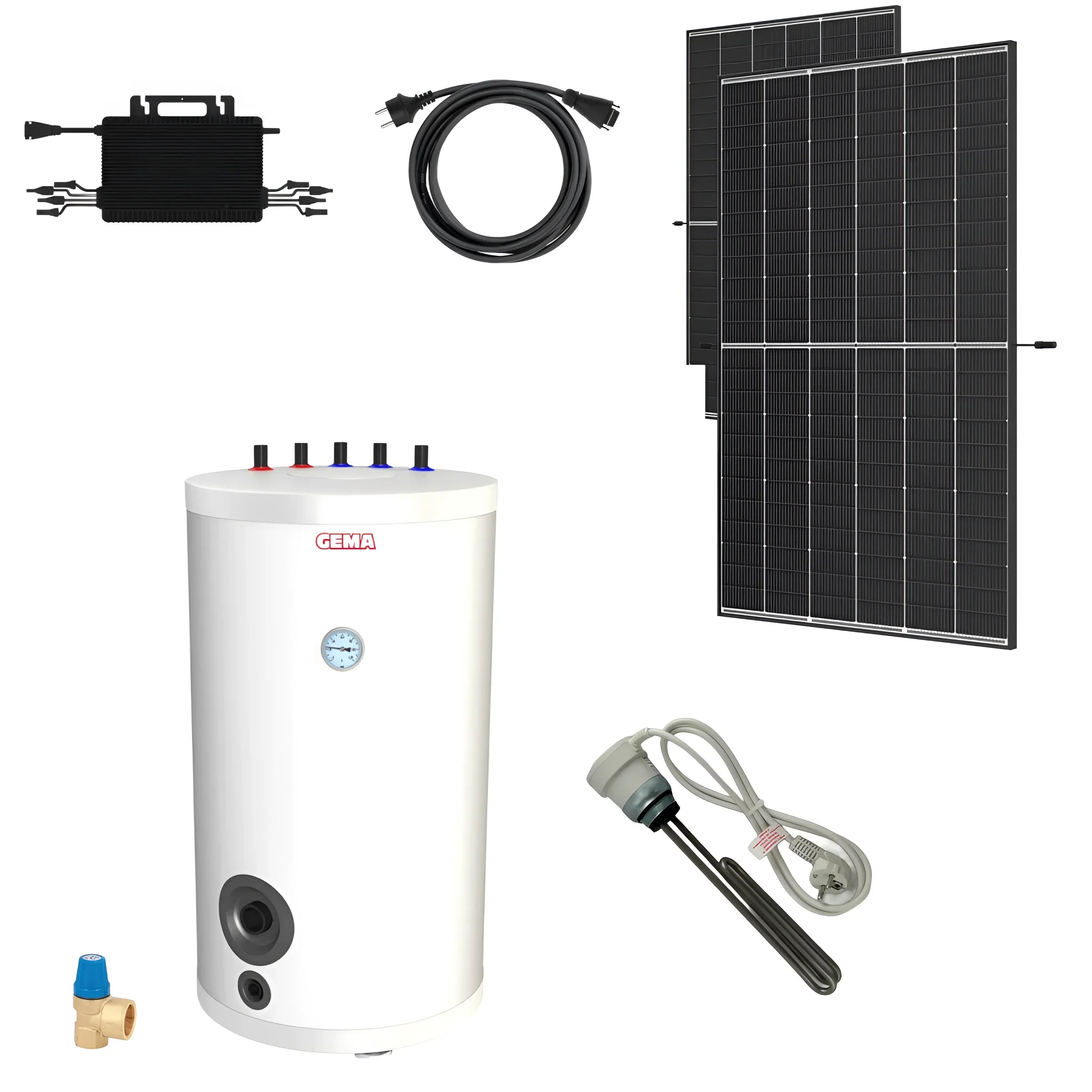

Leveransomfattning
- 1 st Varmvattenberedare 100 liter
- 1 x värmeelement 1,5 kW
- 2 x PV-paneler 435 WP Bifacial svart ram

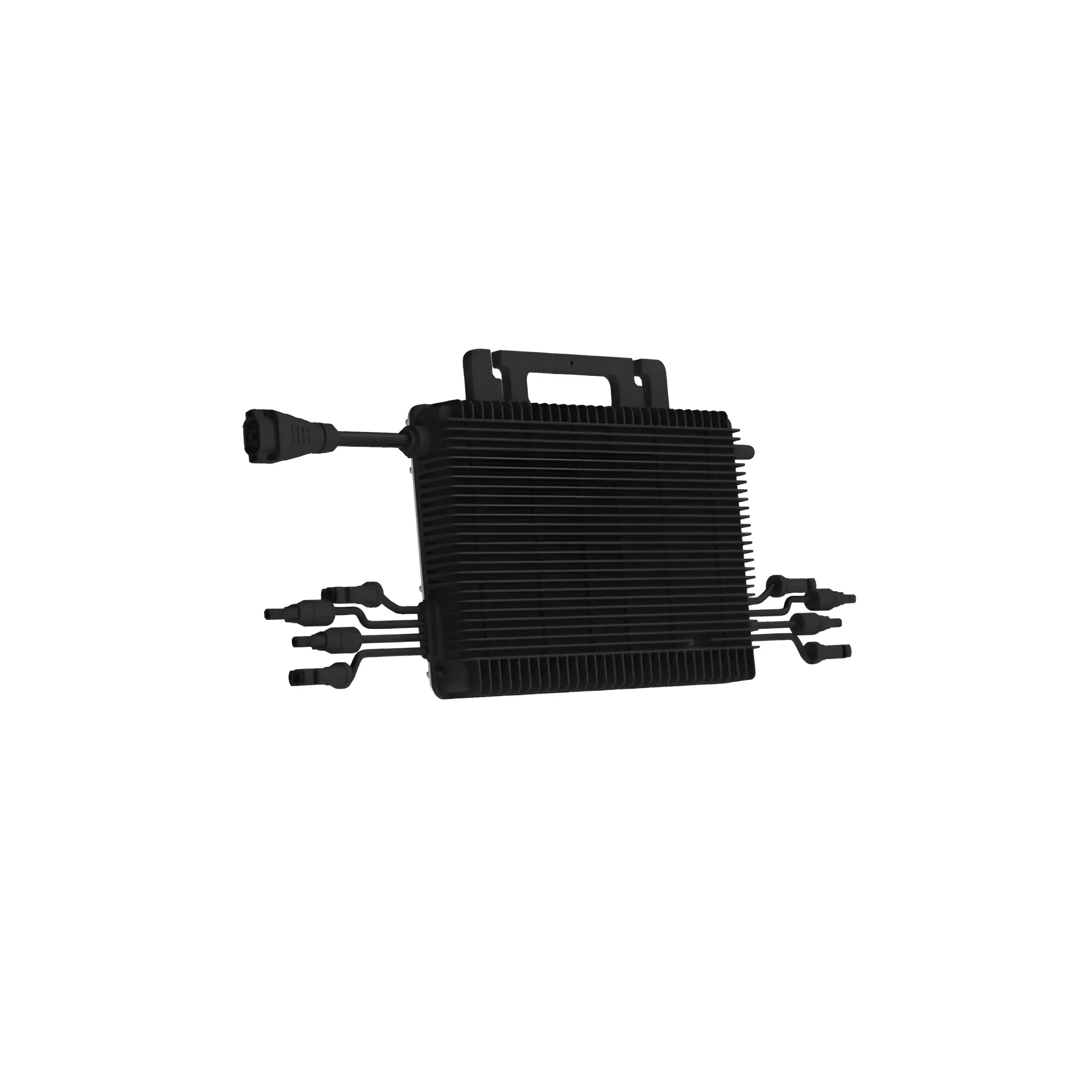

- 1 x Hoymiles 1600 W växelriktare

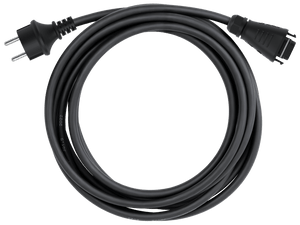

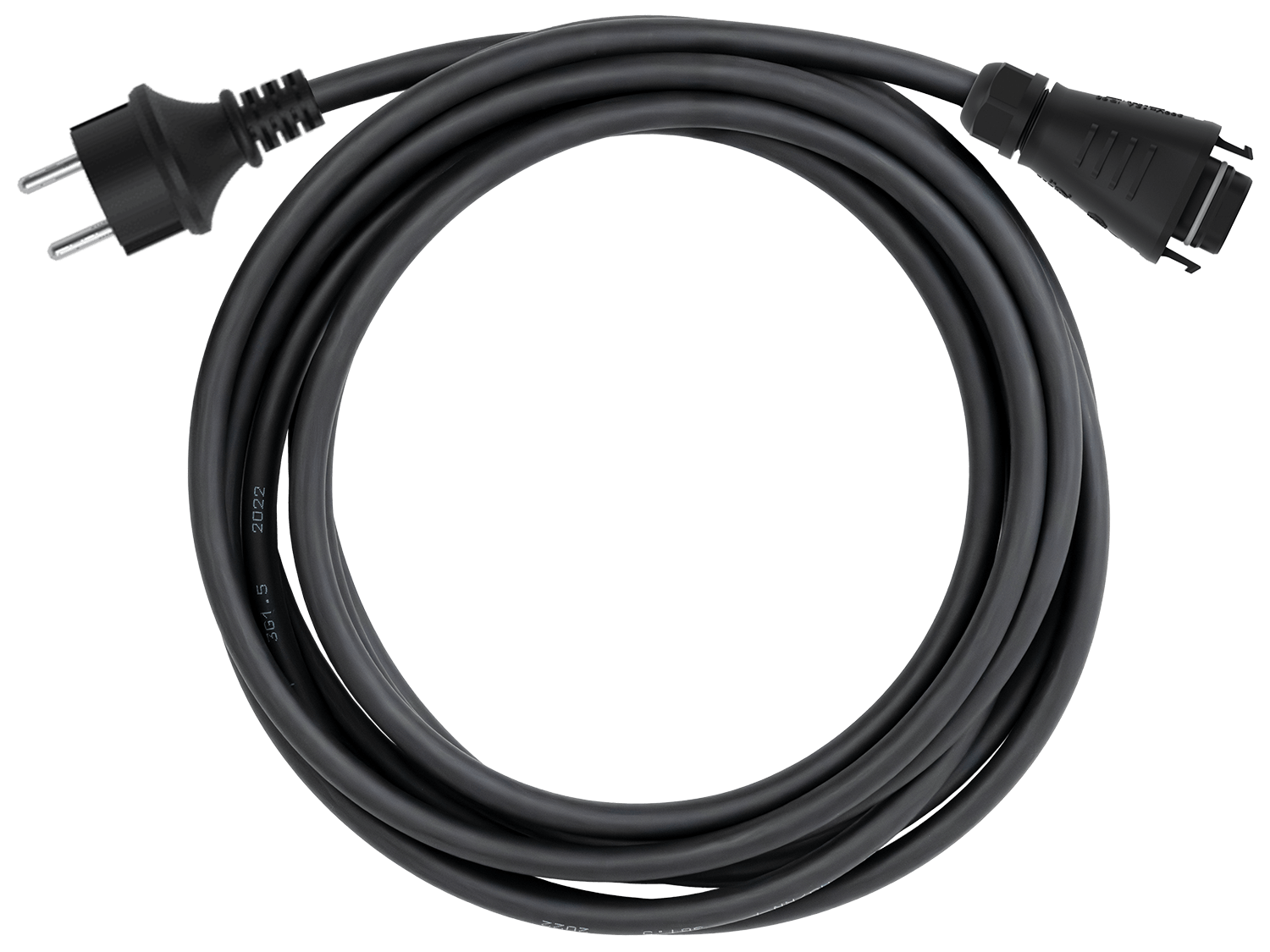

- 1 x PV-anslutningskabel 10 m
