Grinzi de distribuție Sunex 2 sau 3 circuite de încălzire

Distribuitoare de circuite de încălzire Sunex – distribuție eficientă a căldurii pentru sistemul dumneavoastră de încălzire

Prezentare generală a produsului

Colectorul de circuit de încălzire Sunex este special conceput pentru sisteme de încălzire centrală cu radiatoare, încălzire prin pardoseală și sisteme mixte. Acesta permite distribuția fiabilă a apei de încălzire către două sau trei circuite independente, oferind astfel opțiuni flexibile de aplicare în proprietăți rezidențiale și comerciale.

Disponibil în versiuni DN20 cu 2 circuite, DN25 cu 2 circuite, DN20 cu 3 circuite și DN25 cu 3 circuite, precum și cu filet exterior (AG) pentru opțiuni ușoare de conectare. Construcția robustă și izolația EPP de înaltă calitate asigură performanțe de lungă durată și pierderi minime de căldură.

Domenii de aplicare

Ideal pentru clădiri noi și modernizări: Fie că este vorba de încălzire prin pardoseală sau radiatoare, distribuitorul se adaptează la sistemul dumneavoastră și optimizează distribuția căldurii. În sistemele mixte cu temperaturi diferite pe tur, acesta se remarcă prin controlabilitatea sa precisă.

Colectorul de încălzire Sunex asigură, de asemenea, un confort constant în clădiri comerciale, cum ar fi birouri, cabinete medicale și ateliere. Datorită gamei largi de variante, acesta poate fi adaptat cerințelor individuale de performanță.

Construcții și materiale

Corpul principal al distribuitorului este fabricat din oțel de înaltă calitate, care funcționează fiabil chiar și la temperaturi și presiuni ridicate. Piulițele sunt fabricate din alamă și asigură o conexiune rezistentă la coroziune.

O izolație EPP cu grosimea de 30 mm reduce pierderile de căldură și îmbunătățește eficiența sistemului. Montarea M8 permite o montare ușoară și sigură pe perete, fără a fi nevoie de console suplimentare.

Tehnologie

Temperatură maximă de funcționare: 110 °C | Presiune maximă de funcționare: 6 bar. Puterea variază de la 29 kW (ΔT=20 K, 2 circuite DN20) până la 54 kW (ΔT=20 K, 2/3 circuite DN25).

Debite maxime: 1,2 m³/h pentru DN20 și 2,3 m³/h pentru DN25. Dimensiunile variază în funcție de model între 193/137/552 mm și 193/140/862 mm (Î/A/L), iar greutatea între 5,7 și 8,9 kg.

Asamblare și conectare

Datorită marcajelor clare de pe partea centralei și a circuitului de încălzire, conexiunile se fac rapid și precis. Partea centralei este echipată cu AG 1" sau AG 5/4" disponibil, partea circuitului de încălzire opțional cu IG 1", IG6/4" sau AG 1".

Accesoriile de montare incluse permit montarea ușoară pe perete. Accesul facil la toate conexiunile facilitează întreținerea și curățarea.

Avantaje dintr-o privire

Colectorul de circuit de încălzire Sunex combină o construcție robustă din oțel, piulițe de alamă rezistente la coroziune și izolație EPP eficientă. Impresionează prin performanța sa ridicată, instalarea ușoară și opțiunile flexibile de conectare.

Perfect adaptat la sistemele moderne de încălzire, oferă o distribuție fiabilă a căldurii, reduce pierderile de energie și crește confortul locuinței în fiecare clădire.

Date tehnice

DN20 2 circuite

• Material distribuitor: oțel
• Piuliță: Alamă
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 193 x 137 x 552 mm
• Greutate: 5,76 kg
• Temperatura maximă de funcționare: 110 °C
• presiune maximă de funcționare: 6 bar
• putere maximă: 29 kW
• debit maxim: 1,2 m/h
• Racord pe partea centralei: 1" AG
• Conectarea circuitului de încălzire: 1" IG

DN20 3 circuite

• Material distribuitor: oțel
• Piuliță: Alamă
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 193 x 140 x 862 mm
• Greutate: 8,44 kg
• Temperatura maximă de funcționare: 110 °C
• maximPresiune de funcționare: 6 bar
• putere maximă: 54 kW
• debit maxim: 2,3 m/h
• Conexiune partea centralei: 5/4" AG
• Conectarea circuitului de încălzire: 1" IG

DN25 2 circuite

• Material distribuitor: oțel
• Piuliță: Alamă
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 193 x 137 x 552 mm
• Greutate: 6,05 kg
• Temperatura maximă de funcționare: 110 °C
• presiune maximă de funcționare: 6 bar
• putere maximă: 54 kW
• debit maxim: 2,3 m/h
• Conexiune partea centralei: 5/4" AG
• Conexiune circuit de încălzire: 6/4" IG

DN25 3 circuite

• Material distribuitor: oțel
• Piuliță: Alamă
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 193 x 140 x 862 mm
• Greutate: 8,49 kg
• Temperatura maximă de funcționare: 110 °C
• presiune maximă de funcționare: 6 bar
• putere maximă: 54 kW
• debit maxim: 2,3 m/h
• Conexiune partea centralei: 5/4" AG
• Conexiune circuit de încălzire: 6/4" IG

DN20 AG 2 circuite

• Material distribuitor: oțel
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 170 x 140 x 552 mm
• Greutate: 5,7 kg
• Temperatura maximă de funcționare: 110 °C
• presiune maximă de funcționare: 6 bar
• putere maximă: 29 kW
• debit maxim: 1,2 m/h
• Racord pe partea centralei: 1" AG
• Conectarea circuitului de încălzire: 1" IG

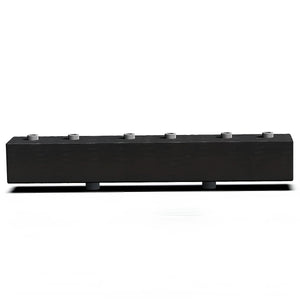

DN20 AG 3 circuite

• Material distribuitor: oțel
• Izolație: EPP 30 mm grosime
• Fixare: M8
• Dimensiuni (ÎxAxL): 170 x 140 x 862 mm
• Greutate: 8,9 kg
• Temperatura maximă de funcționare: 110 °C
• presiune maximă de funcționare: 6 bar
• putere maximă: 54 kW
• debit maxim: 2,3 m/h
• Conexiune partea centralei: 5/4" AG
• Conectarea circuitului de încălzire: 1" IG

Domeniul de livrare

• Distribuitor de circuit de încălzire la alegere
• Instrucțiuni de asamblare și utilizare
