Sistemos separatorius BA Compact 1/2" su reguliuojamu slėgio skirtumu
Gamintojo informacija
Vardas: CALEFFI S.p.a.
Adresas: S.R. 229, n. 25, 28010 Fontaneto d'Agogna (NO) Italy
El. paštas: info@caleffi.com
Svetainė: https://www.caleffi.com/de-de
Europos gamintojas: Taip
Garantuojama saugi kasa

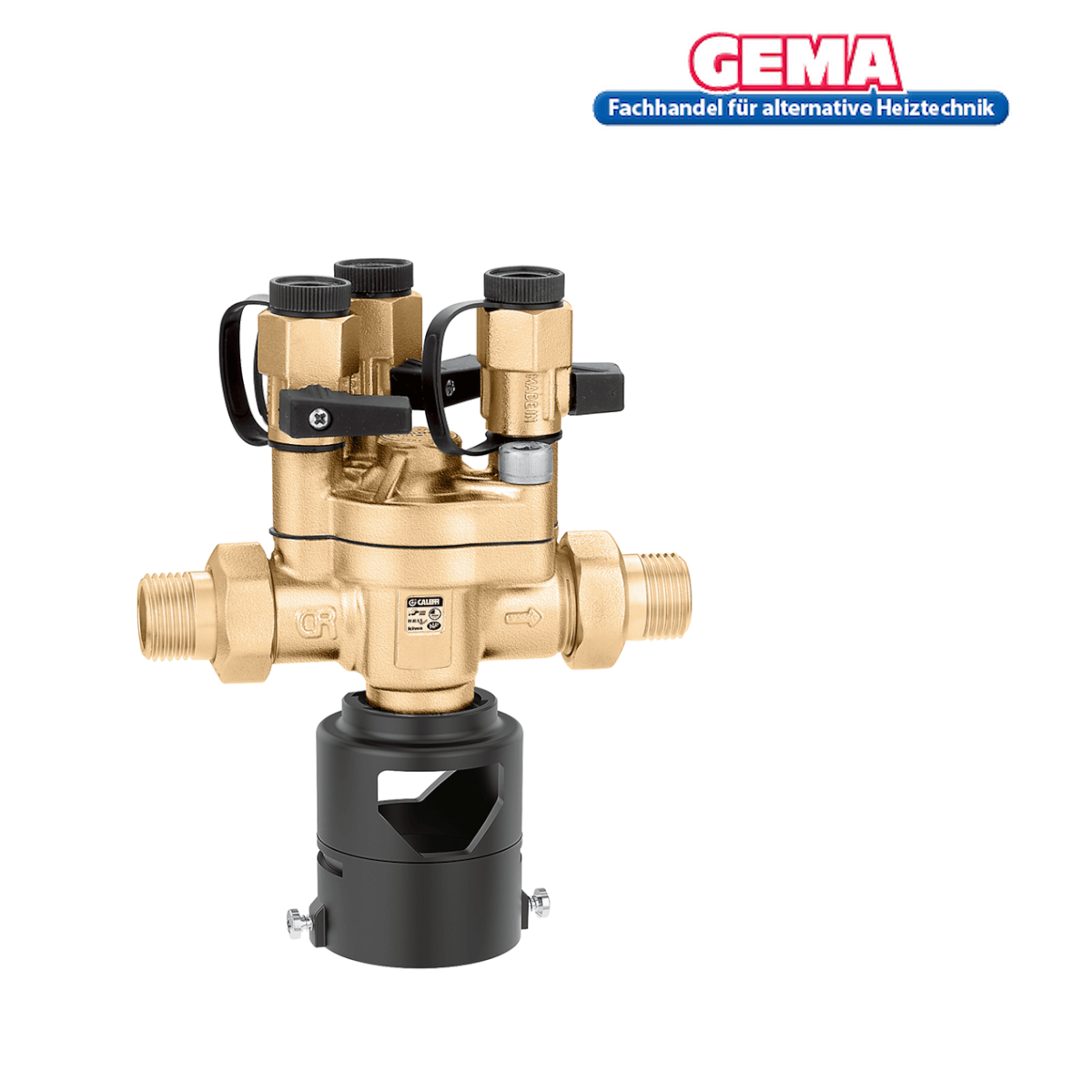

Sistemos separatorius BA Compact 1/2" su reguliuojamu slėgio skirtumu
Sistemos separatorius su kontroliuojamomis slėgio mažinimo zonomis, BA tipas
Techniniai duomenys
- Darbinis slėgio skirtumas: 14 kPa
- Vidutinės temperatūros diapazonas: 0–65 °C
- PN (nominalus slėgis): PN10
- medžiaga: Atsparus decinkacijai žalvaris DR „mažas švino kiekis“
Pastabos apie sistemos separatorių
Būtina prieš srovę įrengti 577 serijos filtrą.
Kaip tai veikia
CA tipo atbulinio srauto vožtuvas su nevaldomu slėgio skirtumu susideda iš įleidimo angos atbulinio vožtuvo (1), išleidimo angos atbulinio vožtuvo (2) ir išleidimo vožtuvo (3). Du atbuliniai vožtuvai atskiria tris skirtingas zonas su trimis skirtingais slėgiais: įleidimo kamerą (A), tarpinę kamerą (B), dar vadinamą slėgio skirtumo zona, ir išleidimo kamerą (C). Išleidimo vožtuvas (3) yra vidurinėje dalyje. Išleidimo vožtuvas (3) yra tiesiogiai prijungtas prie diafragmos (4). Šį judantį mazgą atidarymo ir uždarymo metu valdo slėgio skirtumas tarp atbulinio srauto vožtuvo įleidimo ir išleidimo slėgių ir kontrastinės spyruoklės (5).
Teisingos srauto sąlygos
Esant normalioms srauto sąlygoms, abu atbuliniai vožtuvai
atidarytas, todėl slėgis tarpinėje kameroje (B) visada yra mažesnis už slėgį įleidimo pusėje (A) dėl iš anksto apskaičiuoto slėgio nuostolio pirmajame atbuliniame vožtuve (1).
Todėl slėgio skirtumas veikia vidinę membraną (4) ir sukuria jėgą, kuri atidaro išleidimo vožtuvą (3), susisiekiantį su atmosfera per
Kontrastinės spyruoklės (5) slėgis laiko jį uždarytą.
Įleidimo pusės neigiamas slėgis
Kai įleidimo slėgis sumažėja, abu atbuliniai vožtuvai užsidaro.
Išleidimo vožtuvas (3) atsidaro, kai tik slėgio skirtumas Δp tarp įleidimo kameros (A) ir vidurinės kameros (B) pasiekia vertę, šiek tiek mažesnę už iš anksto apskaičiuotą vertę ant kontrastinės spyruoklės (5). Išleidimas tęsiasi tol, kol ištuštėja atbulinio srauto vožtuvo tarpinė kamera. Tai sukuria oro zoną (saugią zoną) ir neleidžia užterštam vandeniui tekėti atgal į vandens tiekimo tinklą iš grandinės (C), net ir sugedus atbulinio srauto vožtuvui (2). Kai atkuriamos normalios sąlygos (įleidimo slėgis didesnis nei išleidimo slėgis), išleidimo vožtuvas užsidaro ir
Sistemos separatorius vėl veikia.
Išleidimo pusės viršslėgis
Jei slėgis išleidimo kameroje (C) pakyla iki tokio lygio, kad viršija įleidimo slėgį (A), atbulinio srauto vožtuvas (2) užsidaro, neleisdamas vartotojui jau tiekiamam vandeniui tekėti atgal į viešąjį vandentiekį. Jei atbulinio srauto vožtuvas (2) praleidžia vandenį arba sistemos skirtuve įvyksta kitas gedimas, sistemos skirtuvas visada nutraukia (atjungia) ryšį tarp vartotojo ir viešojo vandentiekio.Kaip ir visi teigiamą poveikį turintys įrenginiai, sistemos separatorius yra techniškai ir konstrukciškai suprojektuotas taip, kad kiekvienoje situacijoje būtų užtikrinti aukščiausi saugos standartai.
Techniniai duomenys
- BA tipo sistemos separatorius. AG jungtys
- 1/2"Korpusas, dangtis ir išleidimo angos lizdas
- pagamintas iš decinkacijos nesukeliančio žalvario lydinio.
- Apsaugos sistemos strypai ir spyruoklės
- pagaminta iš nerūdijančio plieno.
- Sandarikliai pagaminti iš NBR.
- Maksimali darbinė temperatūra: 65 laipsnių Celsijaus.
- Maks. darbinis slėgis: 10 barų.
- Aktyvus Saugos įtaisas.
- Užpildytas su prieš srovę, tarpinis ir pasroviui skirtos matavimo jungtys
- Išleidimo piltuvėlis su vamzdžio tvirtinimu.
