Šildymo grandinės platintojas su siurblio grupe ir trijų krypčių emocijomis

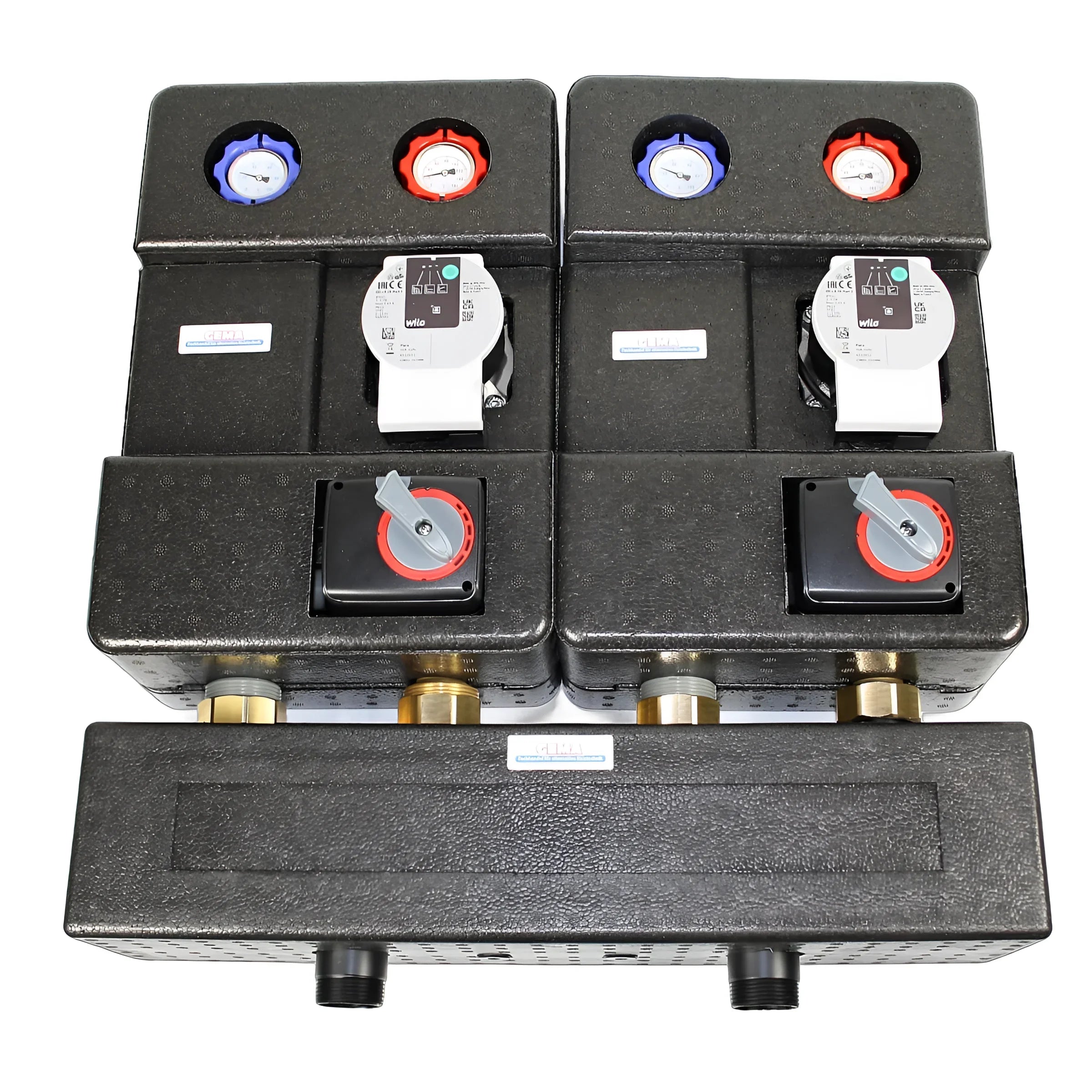

Šildymo kontūro skirstytuvas su siurblių grupe ir trijų padėčių maišytuvu

Šildymo kontūrų skirstytuvų gaminių apžvalga

Aukštos kokybės „Sunex“ šildymo kontūro kolektorius pasižymi tvirta plienine konstrukcija, atsparia korozijai žalvarinėmis veržlėmis ir 30 mm storio EPP izoliacija. Jis tiekiamas DN20 ir DN25 versijų, skirtų 2 arba 3 šildymo kontūrams, ir siūlo lanksčias prijungimo galimybes su išoriniais arba vidiniais sriegiais.

Dėl kompaktiško dizaino ir aiškaus katilo bei šildymo kontūro pusių ženklinimo montavimas yra paprastas ir be klaidų – idealiai tinka tiek naujiems pastatams, tiek modernizuojamiems.

Taikymo sritys

Nesvarbu, ar tai grindinis šildymas, radiatoriai, ar mišrios sistemos: šildymo kontūro kolektorius optimizuoja šilumos paskirstymą gyvenamuosiuose pastatuose, komercinėse patalpose, biuruose ar dirbtuvėse. Tikslus valdymas užtikrina aukštą komforto lygį, ypač sistemose su skirtingomis srauto temperatūromis.

Konstrukcija ir medžiagos

Aukštos kokybės plieninis kolektoriaus korpusas užtikrina patikimą atramą net esant aukštai temperatūrai ir slėgiui. Žalvarinės veržlės užtikrina patvarią ir korozijai atsparią jungtį. EPP izoliacija sumažina šilumos nuostolius ir padidina jūsų sistemos efektyvumą.

M8 tvirtinimo detalės leidžia saugiai pritvirtinti prie sienos be papildomų laikiklių, o visos jungtys lieka lengvai pasiekiamos.

Siurblių grupės gaminių apžvalga

GPO-Sunex DN 25 siurblių grupėje sujungtas didelio efektyvumo „Wilo Yonos Para 25/6“ siurblys su trijų padėčių maišymo vožtuvu. Jis užtikrina tikslų temperatūros reguliavimą ir efektyvią šildymo bei aušinimo terpės cirkuliaciją įvairiose sistemose.

Trijų padėčių maišymo vožtuvas

Novatoriškas trijų padėčių maišymo vožtuvas tiksliai valdo šildymo ir vėsinimo srautus pagal poreikį, užtikrindamas tolygų temperatūros pasiskirstymą. Galingas servovariklis užtikrina 124 sekundžių vožtuvo atidarymo laiką ir 8 Nm sukimo momentą.

Aukštos kokybės EPDM izoliacija ir patvarūs komponentai užtikrina patikimą veikimą daugelį metų.

Wilo Yonos Para didelio efektyvumo siurblys

„Wilo Yonos Para 25/6“ pasižymi mažomis energijos sąnaudomis, tyliu veikimu ir išmaniomis automatinėmis funkcijomis. Jo maksimali energijos sąnaudos yra 0,44 A, o energijos vartojimo efektyvumas – 0,20.

Maksimalus vandens slėgis: 6 barai, maksimali vandens temperatūra: 90 °C, srautas: iki 3 m³/h.

Montavimas ir galimi panaudojimo būdai

Dėl kompaktiško dizaino ir iš anksto sumontuotų rutulinių uždarymo vožtuvų integravimas į esamas šildymo, vėsinimo ar procesų šildymo sistemas yra paprastas. Termometrai tiekimo ir grąžinimo linijose visada rodo tikslius temperatūros rodmenis, o atbulinis vožtuvas tiekimo linijoje apsaugo nuo nepageidaujamo atbulinio srauto.

Idealiai tinka naujoms statyboms ir modernizavimui – privačiuose, komerciniuose ir pramoniniuose objektuose.

Techniniai duomenys

Šildymo kontūro skirstytuvo techniniai duomenys

Versija: DN25, 2 grandinės
Matmenys (A x G x P): 193 × 137 × 552 mm
Svoris: 6,05 kg
Maksimali darbinė temperatūra: 110 °C
Maks. darbinis slėgis: 6 bar
Maks. galia: 54 kW
Maks. srautas: 2,3 m³/h
Katilo pusės prijungimas: 5/4" AG
Šildymo kontūro pusės jungtis: 6/4" IG

Versija: DN25, 3 grandinės
Matmenys (A x G x P): 193 × 140 × 862 mm
Svoris: 8,49 kg
Našumas ir slėgio vertės kaip ir 2 kontūrų sistemoje.

Techniniai duomenys apie siurblių grupę

Siurblys: Wilo Yonos Para 25/6 SC
Galia: 3–43 W
Važiuoklės bazė: 125 mm
Vožtuvo KVS: 12 m³/h
Jungtys viršuje: 2 × 1" IG
Jungtys apačioje: 2 × 1½" AG
Aukštis/plotis/gylis: 390 × 275 × 140 mm

Trijų padėčių maišymo vožtuvas
Servo variklis: 8 Nm, vožtuvo atidarymo laikas: 124 s
Izoliacija: EPDM
Mėlynas rutulinis vožtuvas su termometru (grįžimas), raudonas rutulinis vožtuvas su integruotu atbuliniu vožtuvu (tiekimas)

Pristatymo apimtis

• Jūsų pasirinktas šildymo kontūro DN25 kolektorius
• 2 x GEMA siurblių grupės su trijų padėčių maišytuvu
