Šildymo kontūro skirstytuvas su siurblių grupe & Trijų krypčių maišytuvas

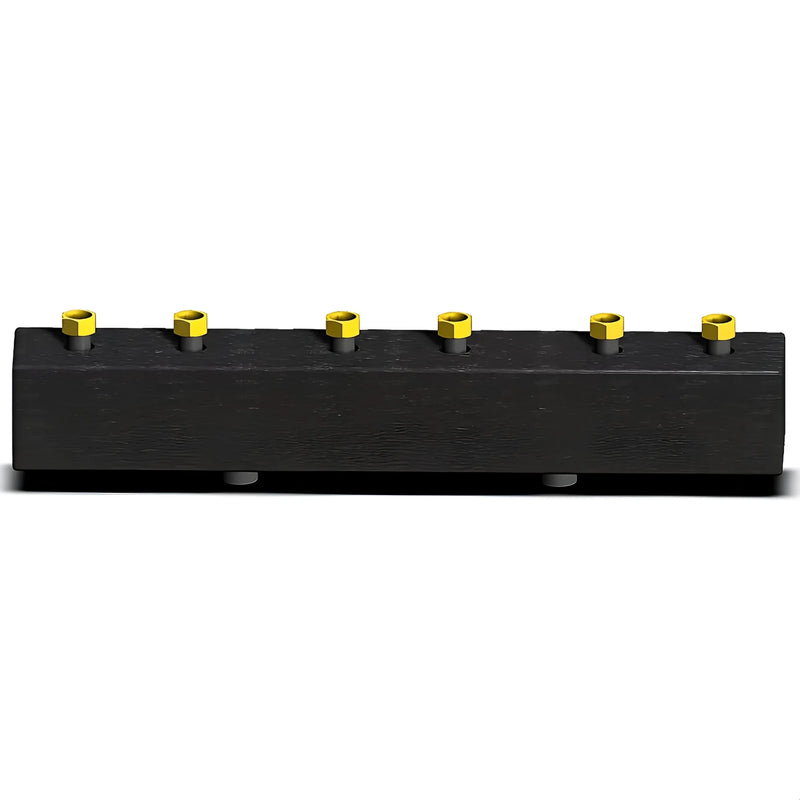

Šildymo kontūro kolektorių gaminių apžvalga
Aukštos kokybės „Sunex“ šildymo kontūro kolektorius pasižymi tvirta plienine konstrukcija, atsparia korozijai žalvarinėmis veržlėmis ir 30 mm storio EPP izoliacija. Jis tiekiamas 2 arba 3 šildymo kontūrų versijomis, kurių skersmuo DN20 ir DN25, ir siūlo lanksčias prijungimo galimybes su išoriniu arba vidiniu sriegiu.
Dėl kompaktiško dizaino ir aiškaus katilo bei šildymo kontūro pusių žymėjimo montavimas yra paprastas ir be klaidų – idealiai tinka tiek naujiems pastatams, tiek modernizuojamiems.
Taikymo sritys
Nesvarbu, ar tai grindinis šildymas, radiatoriai, ar hibridinė sistema: šildymo kontūro kolektorius optimizuoja šilumos paskirstymą gyvenamuosiuose pastatuose, komercinėse patalpose, biuruose ar dirbtuvėse. Ypač sistemose su kintančia srauto temperatūra tikslus valdymas užtikrina aukštą komforto lygį.
Konstrukcija ir medžiagos
Kolektoriaus korpusas, pagamintas iš aukštos kokybės plieno, užtikrina patikimą veikimą net esant aukštai temperatūrai ir slėgiui. Žalvarinės veržlės užtikrina patvarią ir korozijai atsparią jungtį. EPP izoliacija sumažina šilumos nuostolius ir padidina jūsų sistemos efektyvumą.
M8 tvirtinimo elementai leidžia saugiai pritvirtinti prie sienos be papildomų laikiklių, o visos jungtys lieka lengvai pasiekiamos.

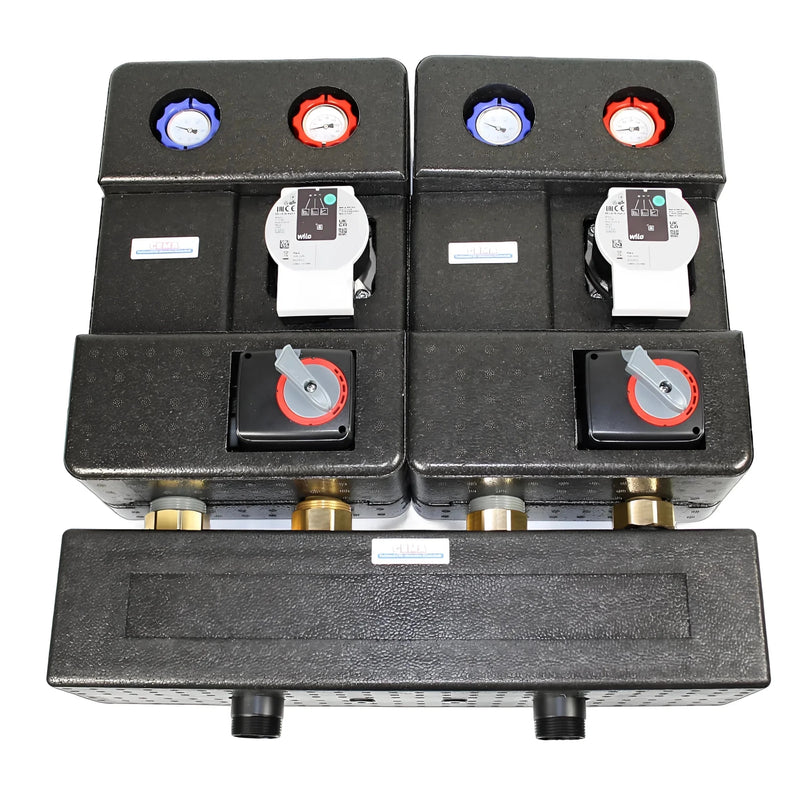

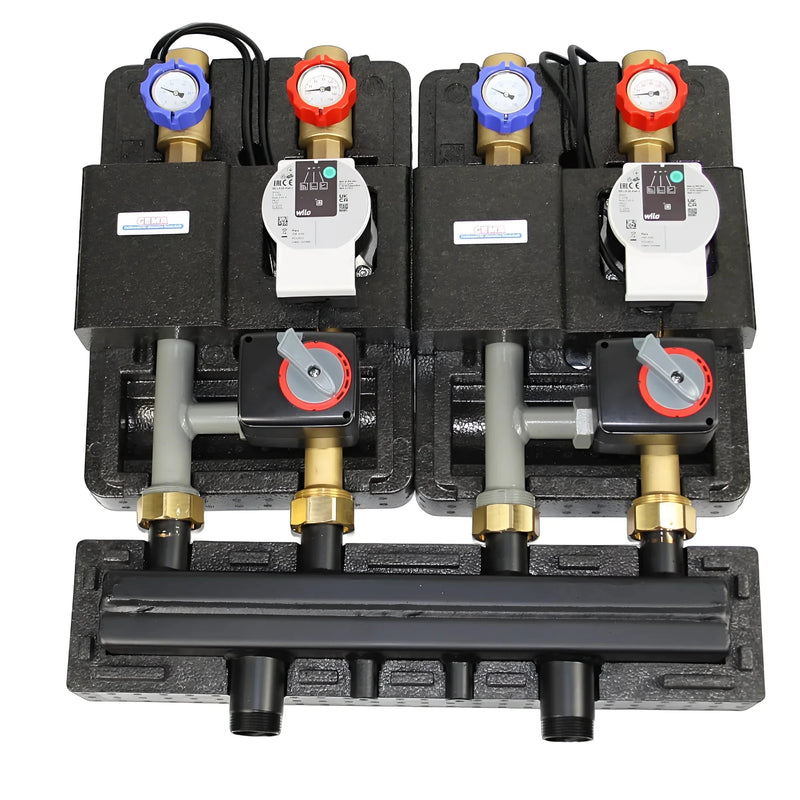

Produkto apžvalga Siurblių grupė

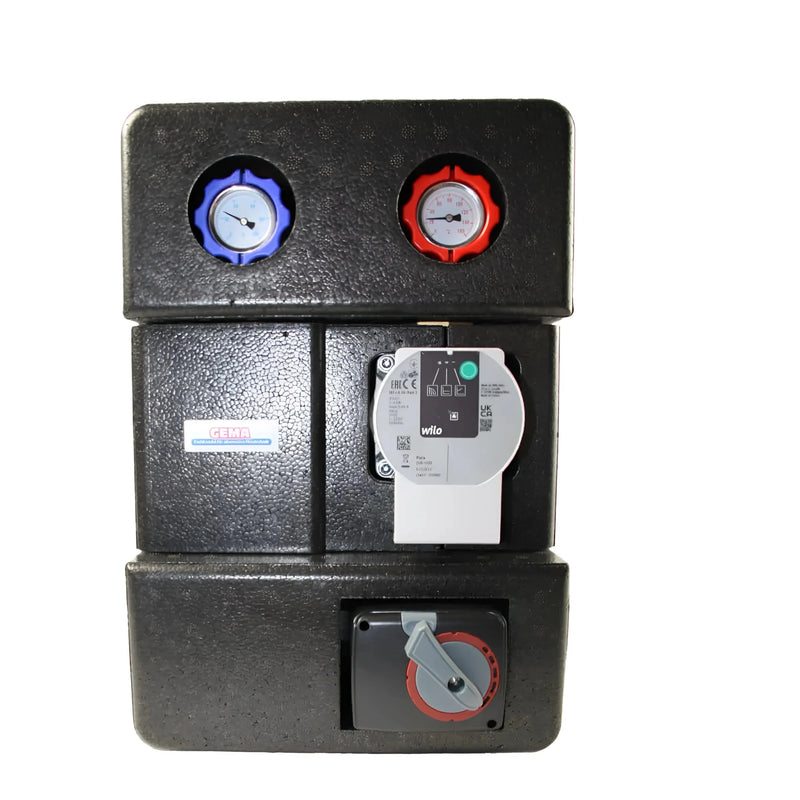

GPO-Sunex DN 25 siurblių grupėje sujungtas didelio efektyvumo „Wilo Yonos Para 25/6“ siurblys su trijų padėčių maišymo vožtuvu. Jis užtikrina tikslų temperatūros reguliavimą ir efektyvią šildymo bei aušinimo terpės cirkuliaciją įvairiose sistemose.
Trijų padėčių maišymo vožtuvas
Novatoriškas trijų padėčių maišymo vožtuvas tiksliai valdo šildymo ir vėsinimo srautus pagal poreikį, užtikrindamas tolygų temperatūros pasiskirstymą. Galingas servovariklis užtikrina 124 sekundžių vožtuvo atidarymo laiką ir 8 Nm sukimo momentą.
Aukštos kokybės EPDM izoliacija ir patvarūs komponentai užtikrina patikimą veikimą daugelį metų.
Wilo Yonos Para didelio efektyvumo siurblys
„Wilo Yonos Para 25/6“ pasižymi mažomis energijos sąnaudomis, tyliu veikimu ir išmaniomis automatinėmis funkcijomis. Jo maksimali energijos sąnaudos yra 0,44 A, o energijos vartojimo efektyvumo rodiklis – 0,20.
Maksimalus vandens slėgis: 6 barai, maksimali vandens temperatūra: 90 °C, srautas: iki 3 m³/h.
Diegimas ir programos
Dėl kompaktiško dizaino ir iš anksto surinktų rutulinių vožtuvų integravimas į esamas šildymo, vėsinimo ar procesų šildymo sistemas yra paprastas. Termometrai tiekiamo ir grįžtamojo vamzdžių sistemose visada rodo tikslius temperatūros rodmenis, o atbulinis vožtuvas tiekiamo vamzdžio srityje apsaugo nuo nepageidaujamo atbulinio srauto.
Idealiai tinka naujoms statyboms ir modernizavimui – privačiuose, komerciniuose ir pramoniniuose objektuose.
Techniniai duomenys
Šildymo kontūro kolektoriaus techniniai duomenys
Versija: DN25, 2 grandinės
Matmenys (A x G x P): 193 × 137 × 552 mm
Svoris: 6,05 kg
Maksimali darbinė temperatūra: 110 °C
Maksimalus darbinis slėgis: 6 barai
Maksimali galia: 54 kW
Maks. srautas: 2,3 m³/h
Katilo pusės prijungimas: 5/4" AG
Šildymo kontūro pusės jungtis: 6/4" IG
Versija: DN25, 3 grandinės
Matmenys (A x G x P): 193 × 140 × 862 mm
Svoris: 8,49 kg
Našumas ir slėgio vertės yra tokios pačios kaip ir dvigubos grandinės sistemoje.
Techniniai duomenys apie siurblių grupę
Siurblys: Wilo Yonos Para 25/6 SC
Galia: 3–43 W
Ašių atstumas: 125 mm
Vožtuvo našumas: 12 m³/h
Jungtys viršuje: 2 × 1" IG
Jungtys apačioje: 2 × 1½" išorinis sriegis
Aukštis/plotis/gylis: 390 × 275 × 140 mm

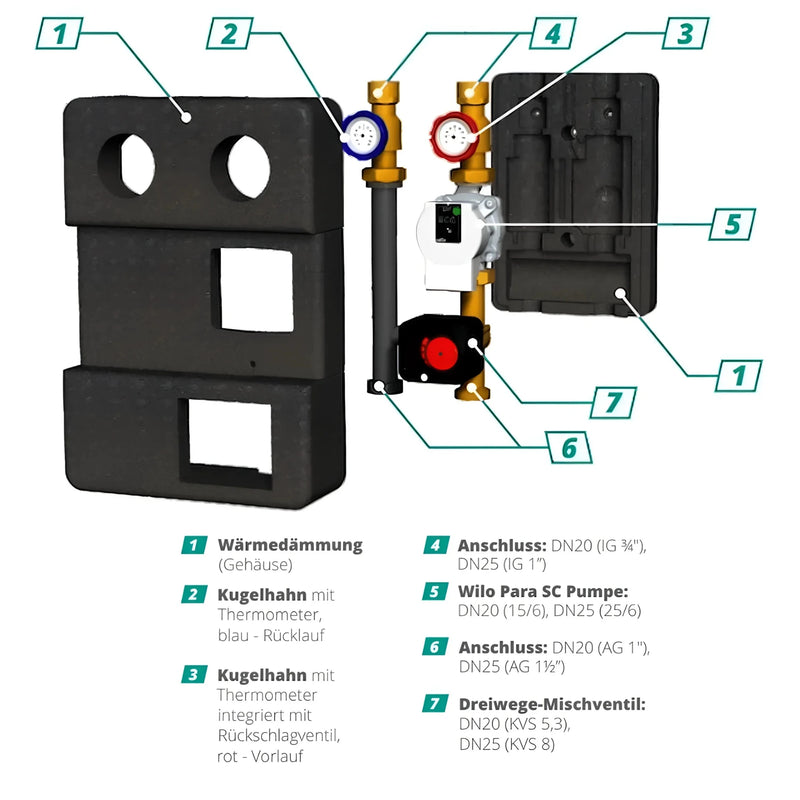

Trijų padėčių maišymo vožtuvas
Servo variklis: 8 Nm, vožtuvo atidarymo laikas: 124 s
Izoliacija: EPDM
Mėlynas rutulinis vožtuvas su termometru (grįžimas), raudonas rutulinis vožtuvas su integruotu atbuliniu vožtuvu (tiekimas)
Pristatymo apimtis
- Jūsų pasirinktas šildymo kontūro skirstytuvas DN25
- 2 x GEMA siurblių grupės su trijų padėčių maišytuvu
