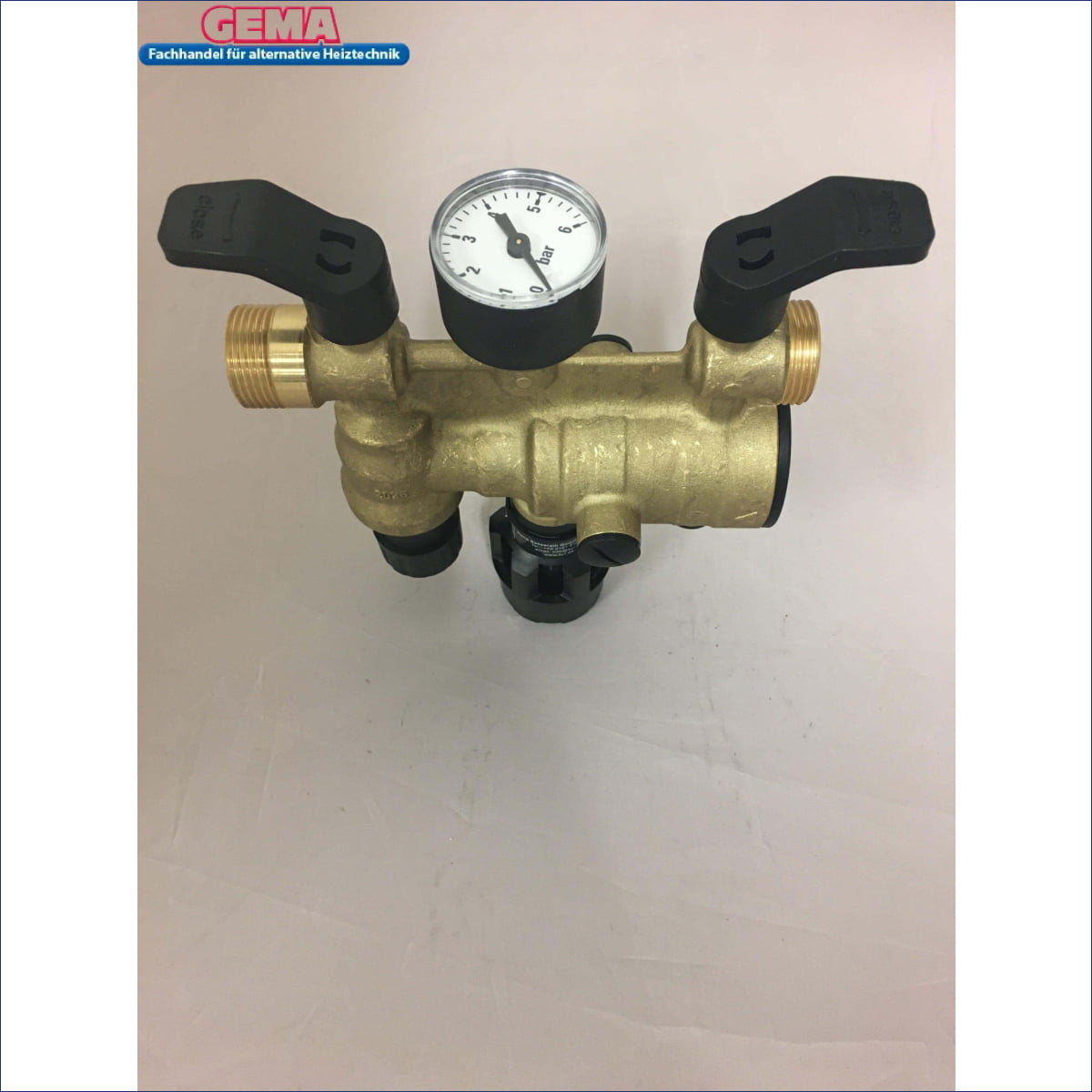

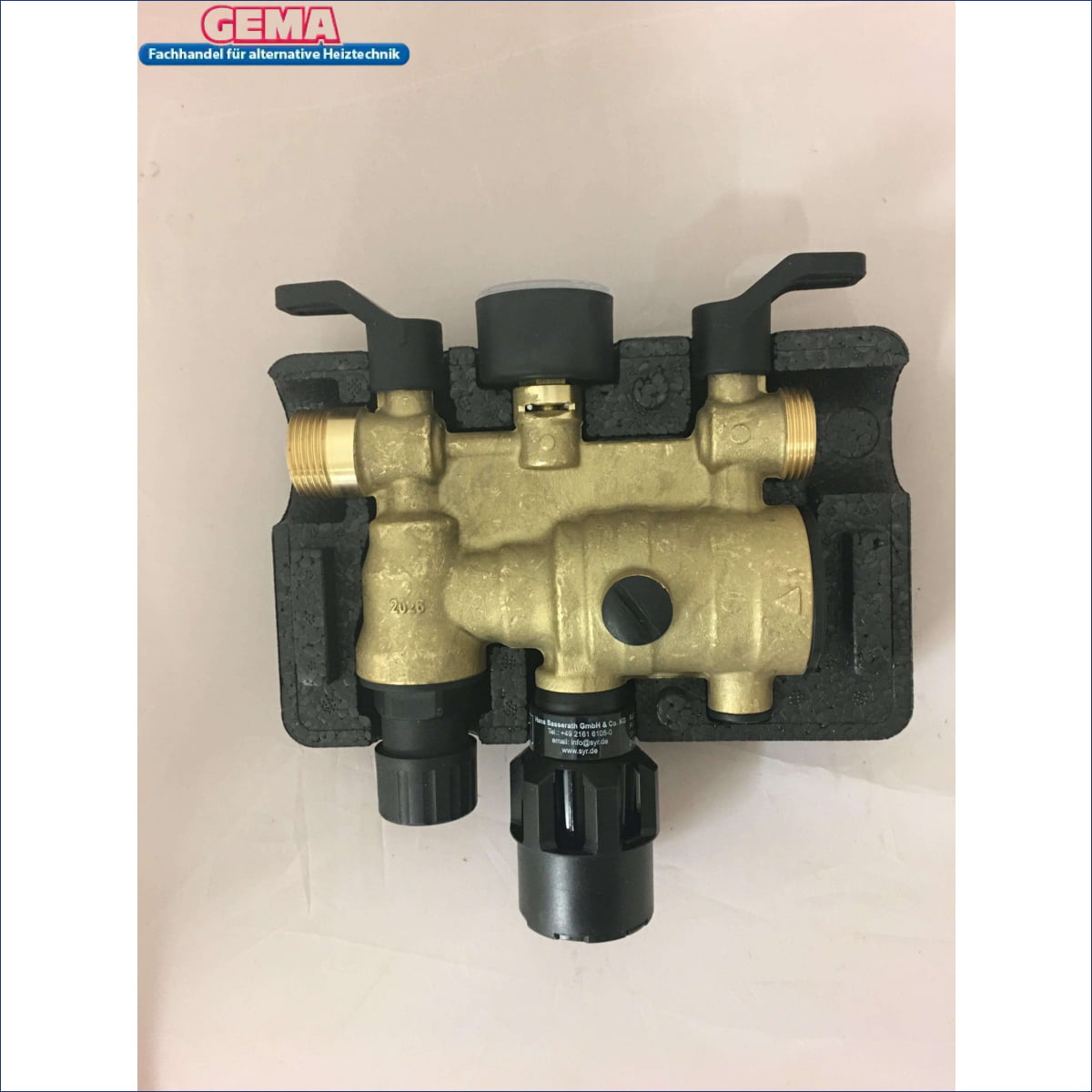

Automatinis šildymo užpildymo vožtuvas, užpildymo derinys DN20 ¾" BA 6628 plus

Automatinis šildymo sistemos užpildymo vožtuvas skirtas uždarų šildymo sistemų automatiniam užpildymui. Jame yra slėgio reduktorius, manometras ir BA sistemos separatorius.

Šis užpildymo vožtuvas naudojamas karšto vandens centrinio šildymo sistemų automatiniam užpildymui ir papildymui pagal DIN EN 12828 standartą. Pagal DIN EN1717 standartą jis yra stacionariai prijungtas prie geriamojo vandens vamzdžio.

Jei pildymo metu tiekiamas slėgis nukrenta žemiau šildymo sistemos slėgio, pildymo vožtuve įmontuotas BA sistemos separatorius (patvirtintas iki 4 skysčio kategorijos imtinai) neleidžia šildymo vandeniui tekėti atgal į geriamojo vandens liniją. Naudojant pildymo vožtuvą, prie geriamojo vandens sistemos galima visam laikui prijungti šildymo vandenį, kuriame yra inhibitorių (korozijos ir antifrizo), todėl nebereikia anksčiau reikalingos žarnos jungties.

Užbaigus pildymo procesą, saugumo sumetimais pildymo vožtuvo uždarymo čiaupą vėl reikia uždaryti.

• vidutinis	geriamasis vanduo
  Jungties dydis	DN20
  Įleidimo slėgis	maks. 10 barų
  Išleidimo slėgis	1,5–4 barai
  Gamyklinis nustatymas	1,5 baro
  Pripildymo talpa	1,35 m3/h esant 1,5 baro Δp
  Darbinės temperatūros įvestis	maks. 30 °C (įėjimo pusė)
  Darbinės temperatūros išvestis	maks. 65 °C (išėjimo pusė)
  Montavimo padėtis	horizontalus, piltuvo jungtis žemyn

*Techniniai pakeitimai saugomi | Vaizdai gali skirtis
