Atbulinio plovimo filtras su slėgio reduktoriumi SYR

Atbulinio plovimo filtras SYR DN 20

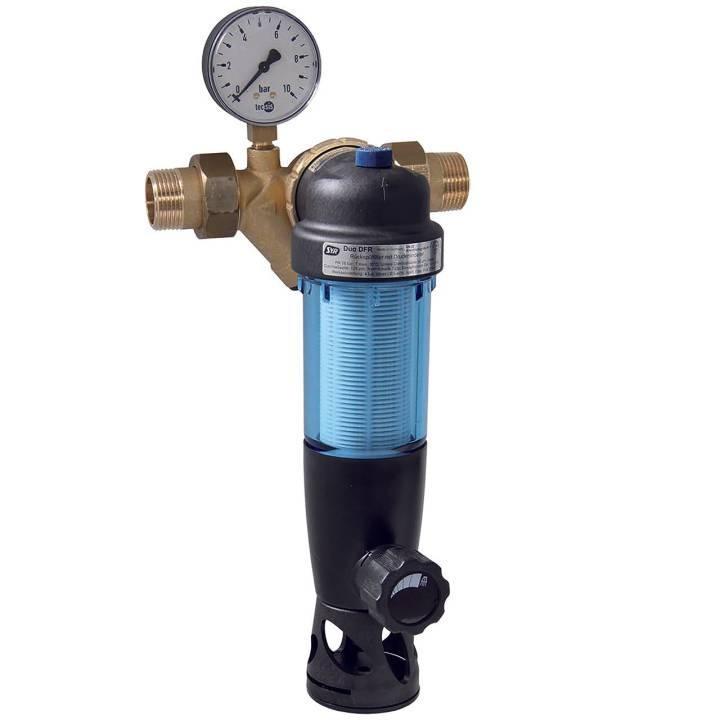

SYR DUO DFR, atplamos filtras su slėgio reduktoriumi ir manometru. Išleidimo slėgis reguliuojamas nuo 1,5 iki 6 barų. Gamykloje nustatytas 4 barų slėgis.
Atbulinio plovimo filtras su pilnai pasukama jungties jungtimi. Sertifikuotas pagal DIN-DVGW, garso izoliacija patikrinta pagal 1 klasę.

„Duo FR“ yra pradinio lygio filtras SYR filtrų serijoje. Jis naudojamas kaip filtravimo jungtis geriamojo vandens sistemoms pagal DIN 1988. Montavimas atliekamas naudojant visiškai pasukamą, integruotą jungiamąją jungę. „Duo FR“ veikia visose montavimo padėtyse. Dėl labai kompaktiškos konstrukcijos jis taip pat tinka apsaugoti atskirus prietaisus (indaplovėms, vandens šildytuvams ir kt.).

„Duo FR“ yra rankinis atbulinio plovimo filtras, kurio jungties dydis yra DN 20. Kaskados formos filtro elementas pagamintas iš plastiko.

Atplamos filtro taikymo sritis

„Duo DFR“ yra pradinio lygio filtras SYR filtrų serijoje. Jis naudojamas kaip filtro jungiamoji detalė geriamojo vandens sistemoms pagal DIN 1988. Montavimas atliekamas naudojant visiškai pasukamą, integruotą jungiamąją jungę. „Duo DFR“ veikia visose montavimo padėtyse. Dėl labai kompaktiškos konstrukcijos jis taip pat tinka apsaugoti atskirus prietaisus (indaplovėms, vandens šildytuvams ir kt.).

egzekucija

„Duo DFR“ yra rankinis atbulinio plovimo filtras, kurio jungčių dydžiai yra DN 20–DN 25. Integruotas slėgio reduktorius apsaugo sistemą nuo per didelio slėgio ir slėgio šuolių. Kaskados formos filtro elementas pagamintas iš plastiko.

Medžiagos

Filtro dubuo pagamintas iš smūgiams atsparaus plastiko, o filtro elementas taip pat pagamintas iš plastiko. Naudojami žiediniai sandarikliai pagaminti iš pluošto be asbesto. Visos naudojamos medžiagos atitinka pripažintus inžinerijos standartus. Plastikinės dalys ir elastomerai, kurie liečiasi su vandeniu, atitinka Vokietijos federalinės sveikatos tarnybos KTW rekomendacijas.

Įrengimas

DIN 1988 paprastai reikalauja geriamojo vandens sistemose įrengti filtrus, skirtus apsaugai nuo korozijos. Naudojant centralizuotai kaip viso namo vandens filtrą, „Duo DFR“ filtras turėtų būti montuojamas lengvai prieinamoje vietoje, tiesiai už vandens skaitiklio.

Techniniai duomenys:

Darbinis slėgis: min. 2 barai, maks. 16 barų

Darbinė temperatūra: maks. 30 °C

Montavimo padėtis: savavališka, pagrindinė filtro ašis statmena

Vidutinis: geriamasis vanduo

Praėjimo plotis: apatinis: 90 µm, viršutinis: 125 µm

Srauto greitis: DN 20: 2,3 m³/h esant 1,1 baro Δp

GKŠP Nr.: DN 20: P-IX 6738/l

DVGW Nr.: NW-9311BR0129

Asamblėja

Prieš montuojant vamzdyną, jį reikia kruopščiai praplauti. Pirminis geriamojo vandens sistemos užpildymas turi būti atliekamas filtruotu vandeniu (DIN 1988, 2 dalis). Filtras turi būti pastatytas vertikaliai pagal pagrindinę ašį. Filtras vamzdyne montuojamas be įtempimo, atsižvelgiant į srauto kryptį (rodyklė ant korpuso).

priežiūra

Techninę priežiūrą rodo filtro viršuje esantis techninės priežiūros indikatorius. Tačiau DIN 1988 standarte nurodoma, kad filtrą reikia plauti atbuliniu būdu bent kas du mėnesius. „Duo DFR“ techninei priežiūrai nereikia jokių specialių įrankių. Norėdami atlikti filtro techninę priežiūrą, atidarykite rutulinį čiaupą ir pasukite filtro pagrindą du ar tris apsisukimus į kairę arba į dešinę. Tada vėl uždarykite rutulinį čiaupą. Vandens tiekimas ir toliau naudoja filtruotą vandenį net ir atbulinio plovimo metu. (Filtras turi visiškai pasukamą jungiamąją jungę.)
