Almacenamiento de combinación de bomba de calor wk

Tanque de almacenamiento combinado con bomba de calor WK: innovador tanque de almacenamiento 2 en 1 para calefacción y agua caliente sanitaria

Estructura y principio funcional

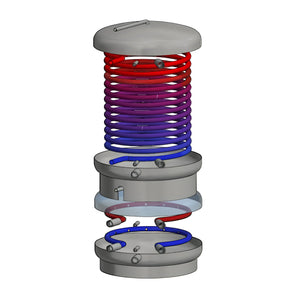

El acumulador combinado WK combina dos funciones de almacenamiento en una carcasa compacta. La sección superior calienta el agua potable de forma higiénica mediante un tubo corrugado de acero inoxidable, mientras que la sección inferior sirve de reserva para el circuito de agua caliente. El innovador canal estratificado separa claramente las zonas de temperatura y minimiza la pérdida de calor.

Este diseño permite la preparación simultánea de agua caliente y calefacción o refrigeración. En verano, la bomba de calor utiliza la zona de amortiguación para enfriar activamente la calefacción por suelo radiante, mientras se mantiene el suministro de agua caliente de forma cómoda y segura.

Calentamiento higiénico de agua dulce mediante el principio de flujo continuo

El Preparación de agua caliente El sistema funciona con un sistema de flujo continuo, lo que garantiza un suministro constante de agua fresca y microbiológicamente segura. La tubería corrugada de acero inoxidable ofrece alta resistencia a la corrosión y una larga vida útil.

Como el agua solo se calienta cuando es necesario, no se almacena agua estancada. Esto aumenta la protección contra la proliferación de legionela y reduce el consumo de energía en modo de espera.

Almacenamiento intermedio para calefacción y refrigeración

El agua de calefacción se almacena temporalmente en el acumulador inferior. Gracias a su generosa capacidad de amortiguación, el acumulador combinado alivia la carga de la bomba de calor durante las fluctuaciones de carga y prolonga su vida útil. Al mismo tiempo, se pueden compensar las fluctuaciones de temperatura en el sistema de calefacción.

En verano, la bomba de calor puede funcionar como enfriador. La zona de amortiguamiento sirve entonces como punto de disipación de calor para enfriar eficientemente los sistemas de calefacción por suelo radiante, sin necesidad de componentes adicionales.

Aislamiento y transporte

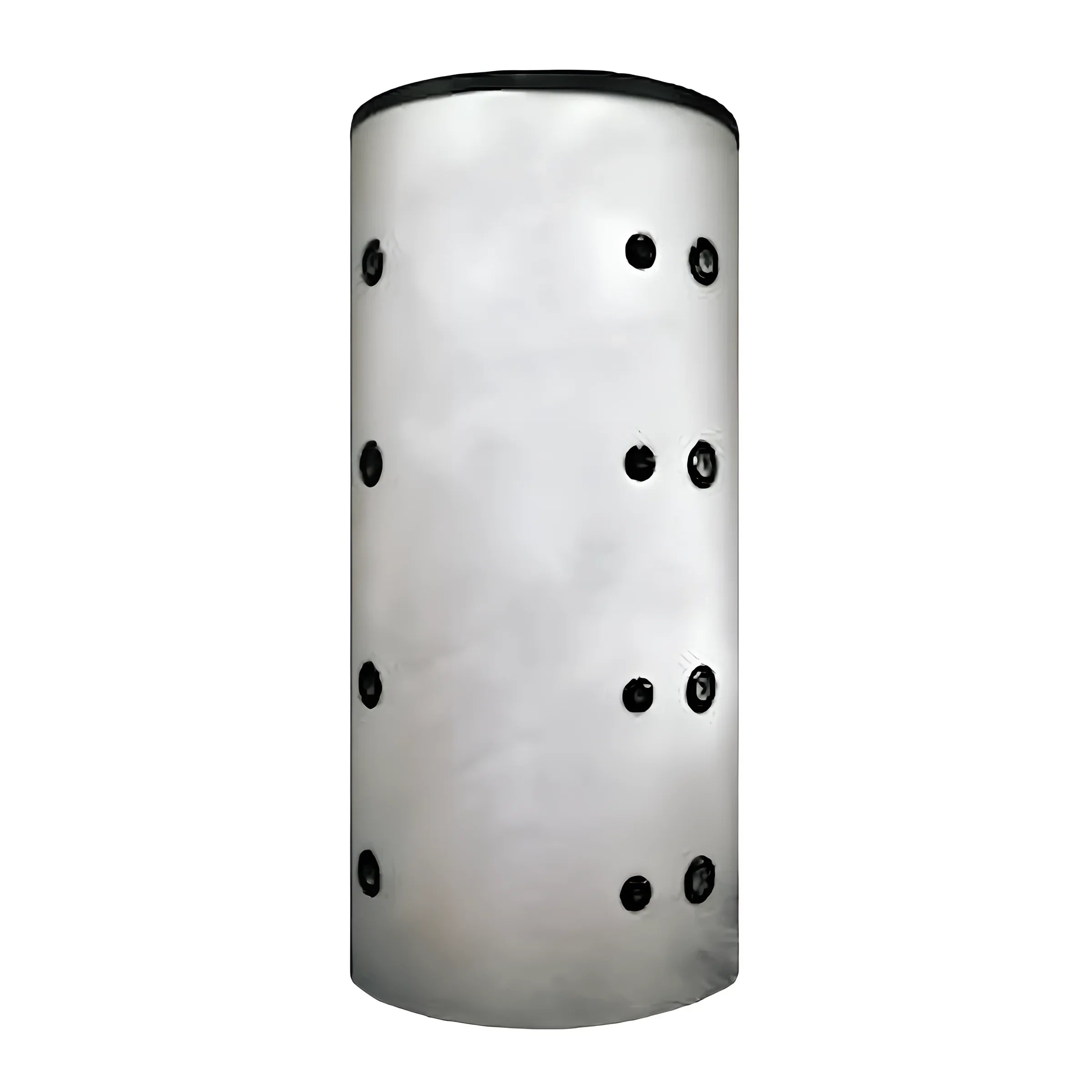

La unidad de almacenamiento está equipada con 100 mm de aislamiento de EPS y revestida con una funda de plástico gris plateado. Esto minimiza las pérdidas de temperatura y la pérdida de energía al medio ambiente desde la base de la unidad.

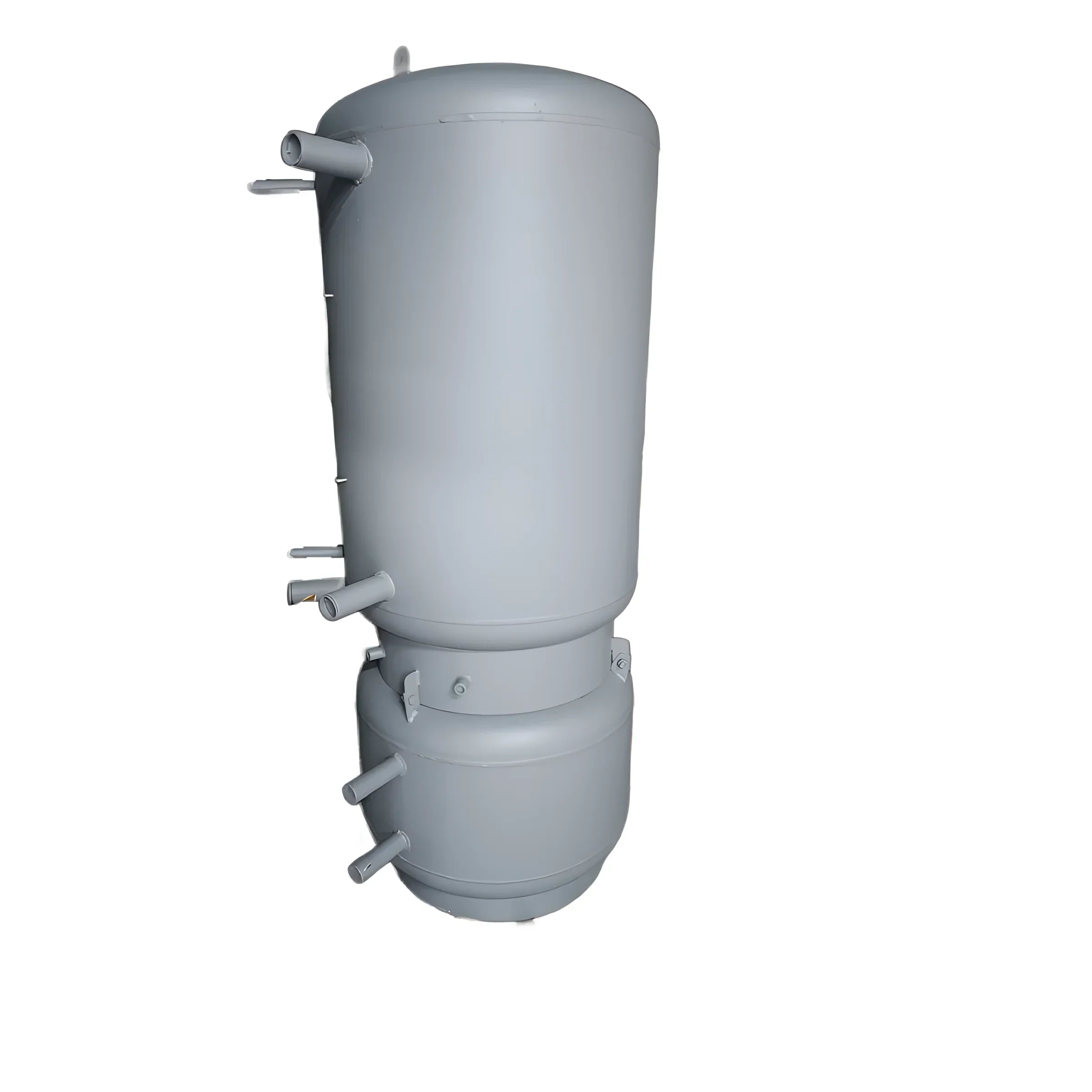

Ambas unidades de almacenamiento pueden desmontarse y transportarse por separado si es necesario. Esto simplifica considerablemente la instalación en sótanos con poco espacio o zonas de difícil acceso.

Datos técnicos de un vistazo

El tanque de almacenamiento combinado está disponible en dos tamaños: WK 600, con una capacidad de almacenamiento de 420 litros y un compartimento de agua dulce de 200 litros, y WK 800, con una capacidad de almacenamiento de 550 litros y un compartimento de agua dulce de 300 litros. Dos tomas para resistencias (3,8 cm cada una) permiten el recalentamiento eléctrico o el funcionamiento con refuerzo.

La clara separación de los compartimentos volumétricos permite grandes diferencias de temperatura entre las secciones de agua caliente y de almacenamiento intermedio. Esto garantiza la máxima flexibilidad y eficiencia en cada fase de funcionamiento.

Instalación y mantenimiento

Las conexiones para agua potable, calefacción y elementos de recalentamiento eléctrico están claramente dispuestas y son fácilmente accesibles. Las conexiones estándar facilitan la conexión a sistemas comunes de bomba de calor y colectores de calefacción.

El mantenimiento se limita principalmente a la inspección de las juntas y la comprobación del aislamiento. De ser necesario, ambas mitades del tanque de almacenamiento pueden desmontarse por separado para su inspección o sustitución individual.

Escenarios de aplicación

Ideal para viviendas unifamiliares, multifamiliares o locales comerciales que requieren una combinación eficiente de agua caliente, calefacción y refrigeración. El acumulador también se puede combinar fácilmente con energía solar térmica.

Gracias a su diseño modular y a sus flexibles opciones de instalación, el acumulador combinado WK se integra en prácticamente cualquier sistema de bomba de calor, ya sea existente o nuevo. Los operadores se benefician de un espacio mínimo y un importante potencial de ahorro.

Conclusión

El Almacenamiento combinado con bomba de calor WK ofrece la solución perfecta para sistemas modernos de calefacción y refrigeración. Con su diseño 2 en 1, conductos estratificados eficientes y un aislamiento robusto, garantiza el máximo confort con costes operativos mínimos.

Ya sea una obra nueva o una reforma, con el acumulador combinado WK cumple todos los requisitos de una tecnología de calefacción y refrigeración sostenible y con visión de futuro.

Detalles técnicos WK600

• Capacidad neta de agua caliente: 420 litros
• Capacidad neta del tanque de almacenamiento: 200 litros
• Diámetro sin aislamiento: 700 mm
• Diámetro con aislamiento de PU: 1.000 mm
• Aislamiento de clase de eficiencia energética: A
• Altura con aislamiento: 1.930 mm
• Dimensión de inclinación sin aislamiento: 1.960 mm
• Indicador de rendimiento NL: 1,6
• Capacidad: 220
• Superficie de calentamiento de tubo corrugado de acero inoxidable: 12,0 m²
• Conexiones: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Presión máxima de funcionamiento del contenedor: 5 bar
• Presión máxima de funcionamiento del tubo corrugado de acero inoxidable: 10 bar
• Temperatura máxima de funcionamiento: 95 °C

Detalles técnicos WK800

• Capacidad neta de agua caliente: 550 litros
• Capacidad neta del tanque de almacenamiento: 300 litros
• Diámetro sin aislamiento: 790 mm
• Diámetro con aislamiento de PU: 1.100 mm
• Aislamiento de clase de eficiencia energética: A
• Altura con aislamiento: 2.050 mm
• Dimensión de inclinación sin aislamiento: 2.080 mm
• Indicador de rendimiento NL: 1,8
• Capacidad: 310
• Superficie de calentamiento de tubo corrugado de acero inoxidable: 12,0 m²
• Conexiones: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Presión máxima de funcionamiento del contenedor: 5 bar
• Presión máxima de funcionamiento del tubo corrugado de acero inoxidable: 10 bar
• Temperatura máxima de funcionamiento: 95 °C

Volumen de suministro

• 1 x Almacenamiento combinado con bomba de calor
• Instrucciones de montaje y funcionamiento

Descargar

• Ficha de datos
