FüllCombi BA 6628 – Automatische Befüll- und Nachfüllstation für Warmwasser-Zentralheizungsanlagen
Kurzbeschreibung
Die FüllCombi BA 6628 ist eine kompakte Befüll- und Nachfüllvorrichtung, die speziell für Warmwasser-Zentralheizungsanlagen nach DIN EN 12828 entwickelt wurde. Sie erlaubt die feste Verbindung mit der Trinkwasserleitung gemäß DIN EN 1717 und ersetzt den bisherigen Schlauchanschluss.
Funktion und Einsatzgebiet
Beim Befüllen überwacht die integrierte Einheit den Versorgungsdruck; sinkt dieser während des Füllvorgangs unter den Druck der Heizungsanlage, verhindert der eingebaute Systemtrenner BA (zugelassen bis Flüssigkeitskategorie 4) ein Zurückfließen von Heizungswasser in die Trinkwasserleitung. Die FüllCombi ist damit ideal für Wohngebäude, Gewerbeobjekte und kleinere Wärmeversorgungen, bei denen normgerechte und sichere Befüllvorgänge gefordert sind.
Vorteile

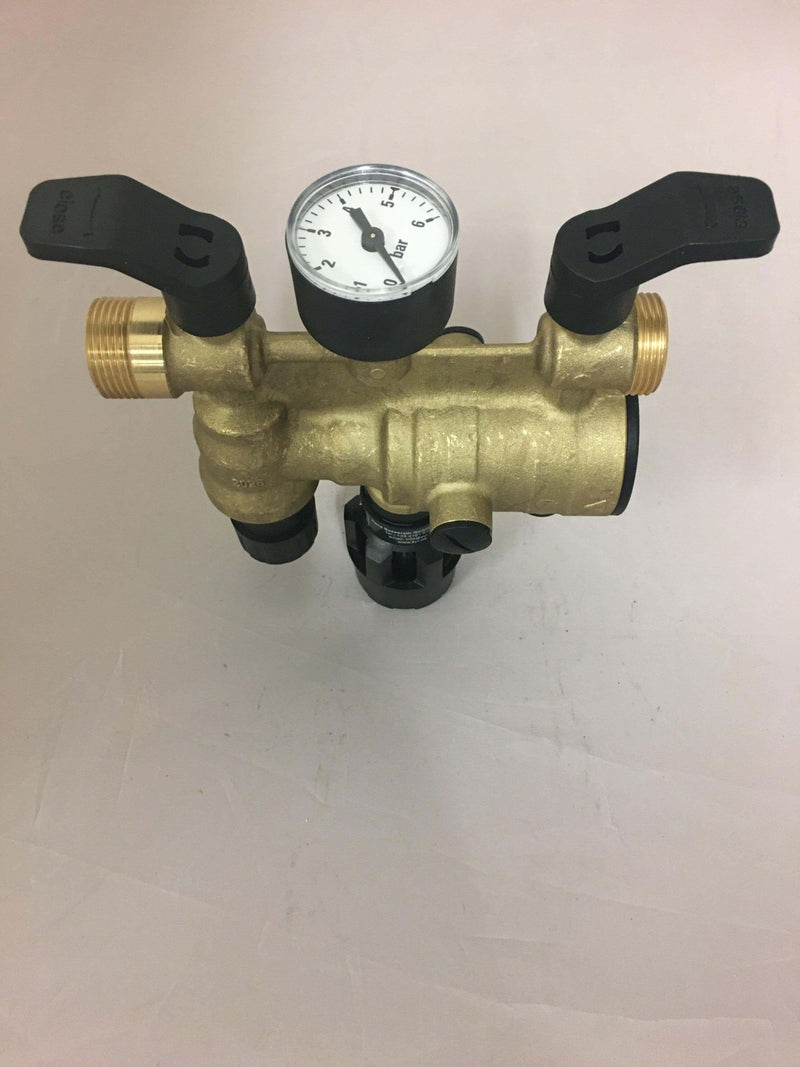

Die Kombination aus Absperrung, Druckminderer, Manometer, Systemtrenner BA und Abwasseranschluss bietet eine vollständig normgerechte Lösung in einem Gerät. Eine permanente Verbindung zur Trinkwasserinstallation ist möglich, auch wenn das Heizungswasser Inhibitoren (Korrosions- und Frostschutzmittel) enthält. Nach Abschluss des Befüllvorgangs empfiehlt sich aus Sicherheitsgründen das Schließen der Absperrung.

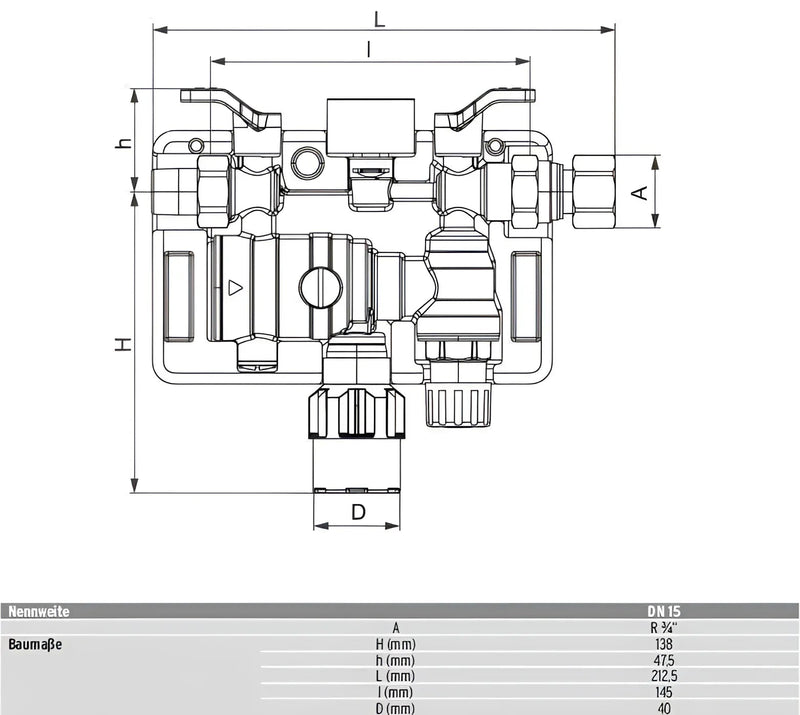

Technische Daten
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 30 °C (Eingang), max. 65 °C (Ausgang)
Einbaulage: waagerecht, Trichteranschluss nach unten
Ausgangsdruck: 0,5 - 4 bar (Werkseinstellung: 1,5 bar)
Medium: Trinkwasser
Füllleistung: 1,35 m³/h bei Δp 1,5 bar
Anschlussgröße: DN 20
Einbau und Anwendung
Die FüllCombi ist waagerecht mit dem Trichteranschluss nach unten zu montieren. Sie wird fest mit der Trinkwasserleitung verbunden und ersetzt temporäre Schlauchlösungen. Einstellen des Ausgangsdrucks erfolgt werkseitig auf 1,5 bar, lässt sich aber im zulässigen Bereich anpassen.
Sicherheit und Wartung
Der integrierte Systemtrenner BA sorgt für zuverlässigen Schutz der Trinkwasserinstallation auch bei Rückflussrisiken bis Flüssigkeitskategorie 4. Nach jedem Befüllvorgang sollte die Absperrung wieder geschlossen werden. Regelmäßige Sichtprüfungen und Funktionskontrollen (Manometer, Dichtigkeit, Abwasseranschluss) verlängern die Lebensdauer und sichern die Normkonformität.

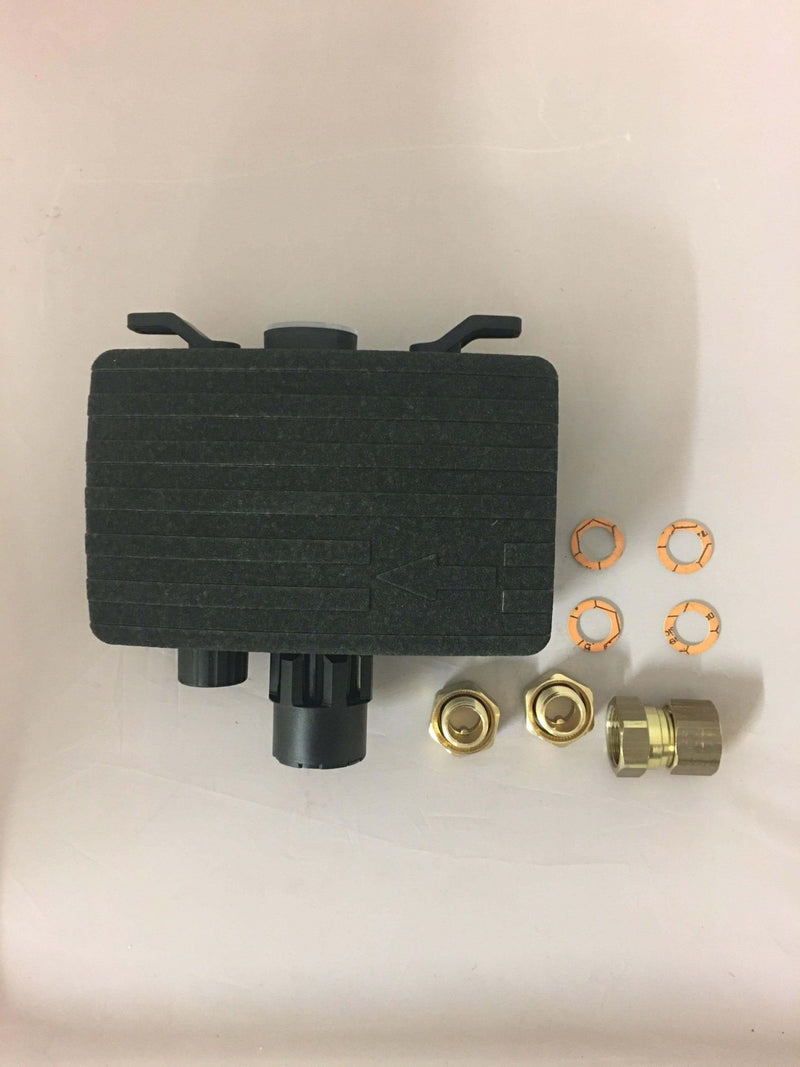

Lieferumfang & Hinweise

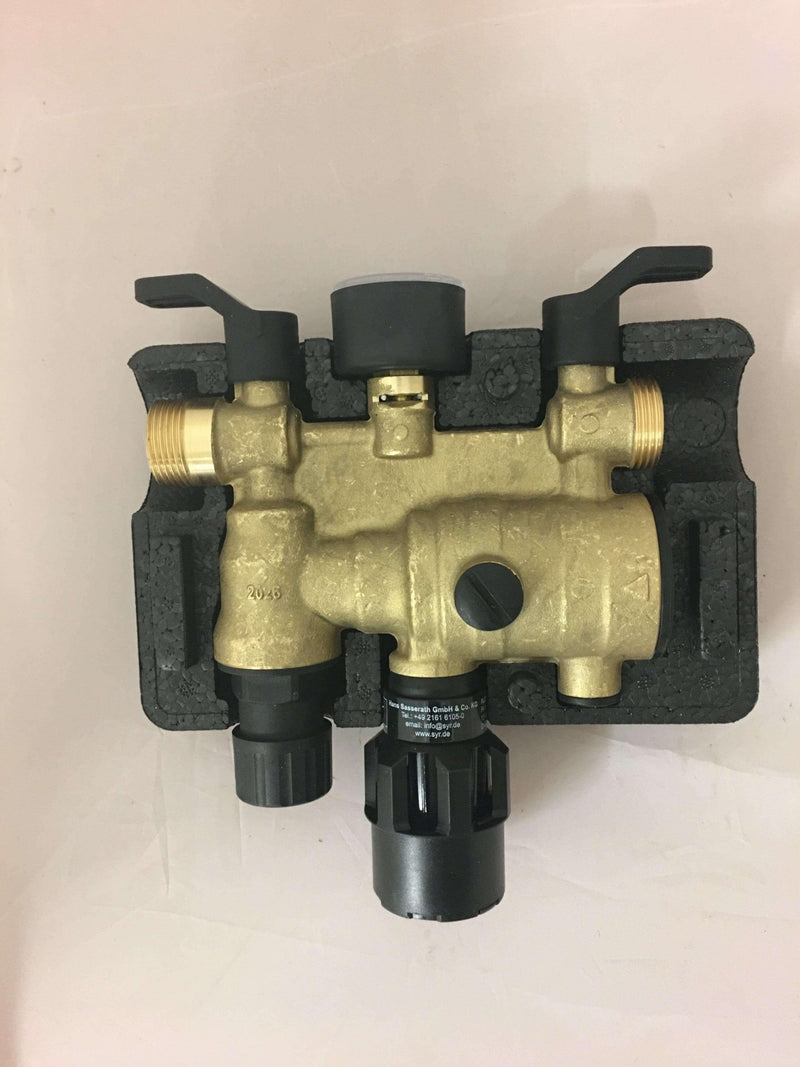

Die FüllCombi BA 6628 enthält alle genannten Komponenten: Absperrung, Druckminderer, Manometer, Systemtrenner BA sowie Abwasseranschluss. Vor Einbau sind lokale Vorschriften und die Vorgaben der DIN EN 12828 bzw. DIN EN 1717 zu beachten; bei Unsicherheiten empfiehlt sich die Abstimmung mit einer Fachkraft.
